100 Гц Nd:YAG лазер с высокой импульсной энергией LQ629

LQ629 лазер демонстрирует недостижимое для большинства обычных моделей сочетание большой энергии лазерного импульса, высокой частоты их следования и великолепного качества излучения.

Энергия лазерного импульса 200 мДж при частоте 100 Гц
П-образный профиль лазерного луча
Встроенные генераторы гармоник
Ресурс лампы накачки более 108 импульсов
Пылезащищенный и компактный дизайн

/Отправить запрос

/ Описание

/ Спецификации

/ Опции & Аксессуары

/ Приложения

Особенностью LQ629 является то, что активные элементы задающего генератора и усилительного каскада этого лазера размещены в одном квантроне и накачиваются общей лампой накачки. При этом задающий генератор реализован в проверенном временем кольцевом резонаторе, гарантирующем великолепное качество лазерного луча, а классический однопроходовый усилитель дополнен оптикой, компенсирующей термооптические аберрации.

Примененная оптическая архитектура обеспечивает практически идеальный «П»-образный профиль лазерного луча. Именно такой профиль, имеющий равномерную плотность энергии по всему полю лазерного луча, востребован в большинстве применений, начиная от абляции и заканчивая оптической накачкой.

Инновационная и тщательно выверенная оптическая конфигурация LQ629 размещена в компактном корпусе, который идеально приспособлен к самым жестким условиям эксплуатации, благодаря вибро- и пылезащищенному дизайну.

Технические решения, разработанные нами для этого лазера, обеспечивают не только отличное сочетание выходных параметров, но и снижают ваши затраты на обслуживание этого первоклассного прибора. Затраты на проведение регламентных сервисных процедур минимизированы благодаря использованию одной лампы накачки с увеличенным (более 100 млн. импульсов) ресурсом работы, а также ее простой и быстрой заменой, выполняемой без доступа в оптическую полость излучателя.

Скачать спецификацию

Модель		LQ629 (1064 нм)	LQ629 (532 нм)	LQ629 (355 нм)	LQ629 (266 нм)	LQ629 (213 нм)
Выходная энергия, мДж, не менее	1064 нм	200	200	200	200	200
	532 нм	-	90	80	90	80
	355 нм		-	50	-	50
	266 нм			-	15	-
	213 нм¹⁾			-	-	5,5

Модель		Для всех моделей
Частота повторения импульсов, Гц		100
Диаметр луча, мм²⁾		≤ 5
Стабильность энергии от импульса к импульсу, ±%²⁾		± 1,5
Длительность импульса, нс²⁾		9…12
Расходимость излучения, мрад²⁾		≤ 1,5
Джиттер, нс³⁾		± 1,5
Потребляемая мощность, Вт		≤ 2000
Тип системы охлаждения		вода-воздух
Габаритные размеры (ДхШхВ), мм	Излучатель	740 x 180 x 125
Габаритные размеры (ДхШхВ), мм	Блок питания	620 x 330 x 670

* СОЛАР ЛС оставляет право изменять спецификацию без предварительного уведомления.

1) C внешним генератором пятой гармоники LG105.
2) На длине волны 1064 нм.
3) По отношению к импульсу запуска БУЗ.

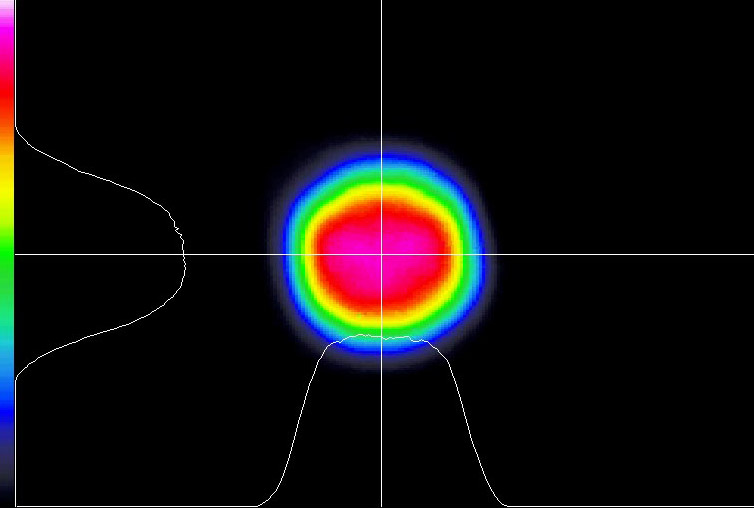

Типичный профиль луча LQ629 лазера на длине волны 1064 нм. Дальняя зона

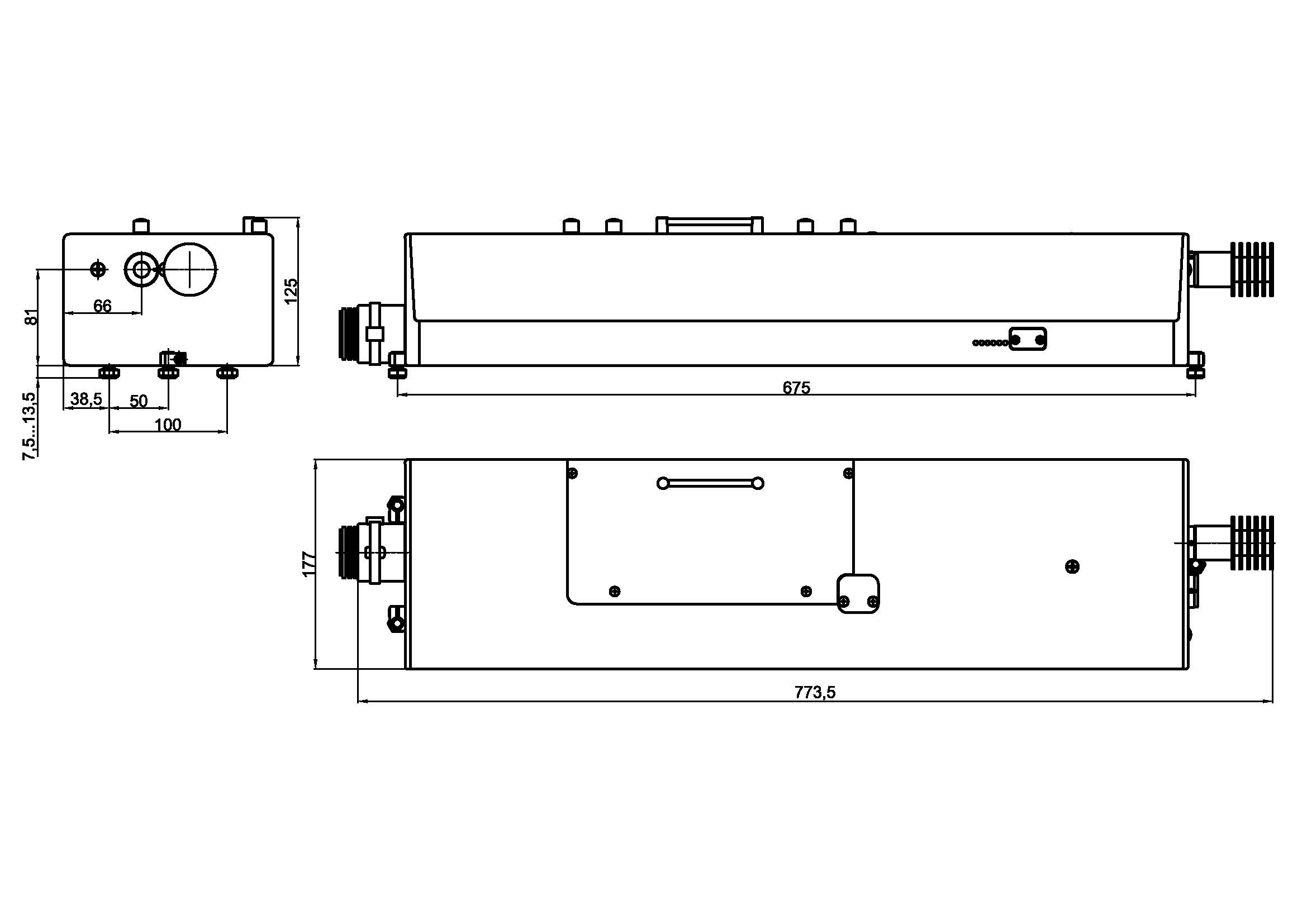

Габаритные размеры излучателя LQ629 лазера

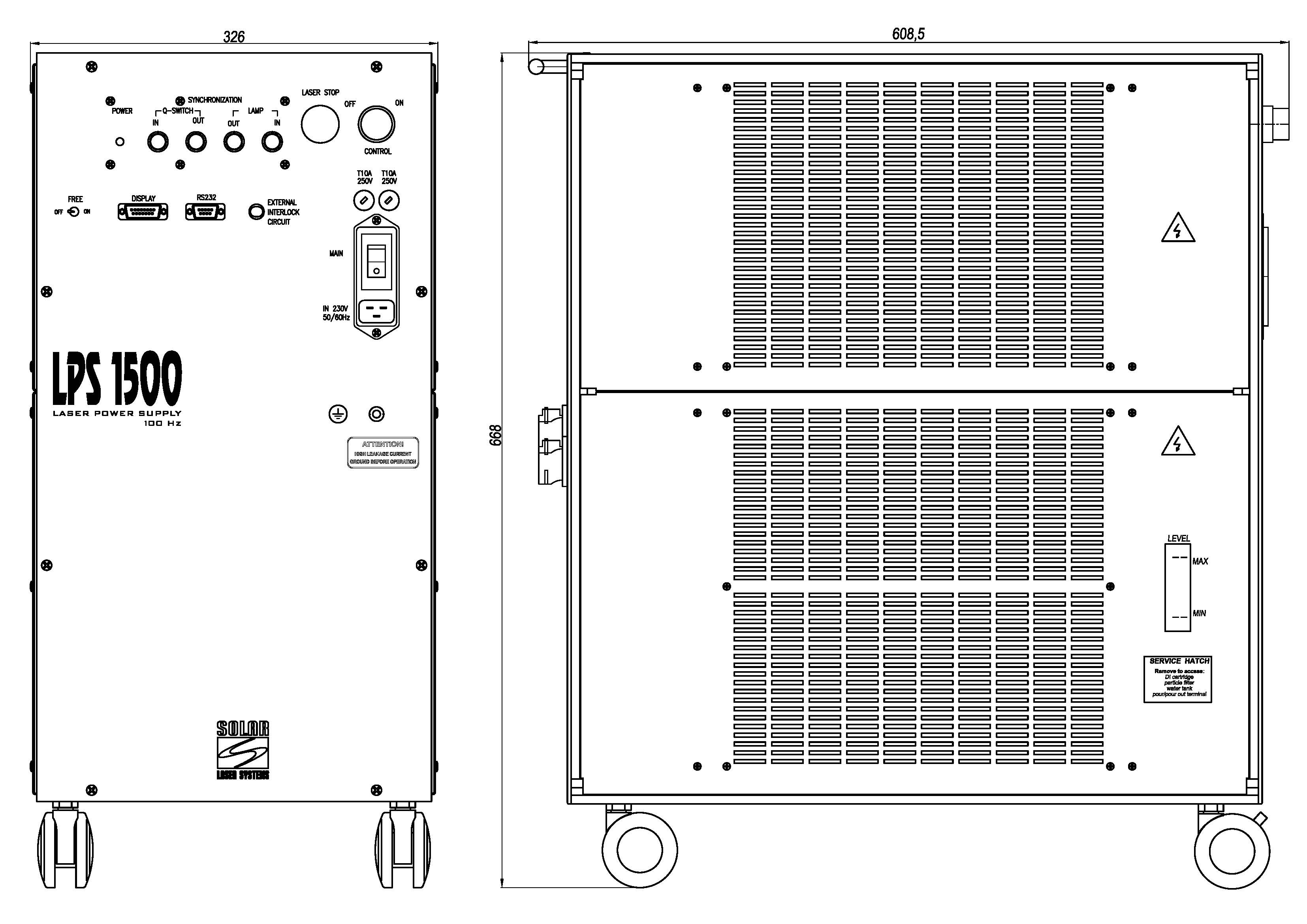

Габаритные размеры блока питания LQ629 лазера

ГЕНЕРАТОРЫ ГАРМОНИК

В стандартной конфигурации LQ629 лазер имеет встроенные генераторы 2-й, 3-й и 4-й гармоник. Однако по вашему запросу эти генераторы могут быть поставлены в виде отдельных внешних модулей. Генератор пятой гармоники доступен только в виде внешнего модуля.

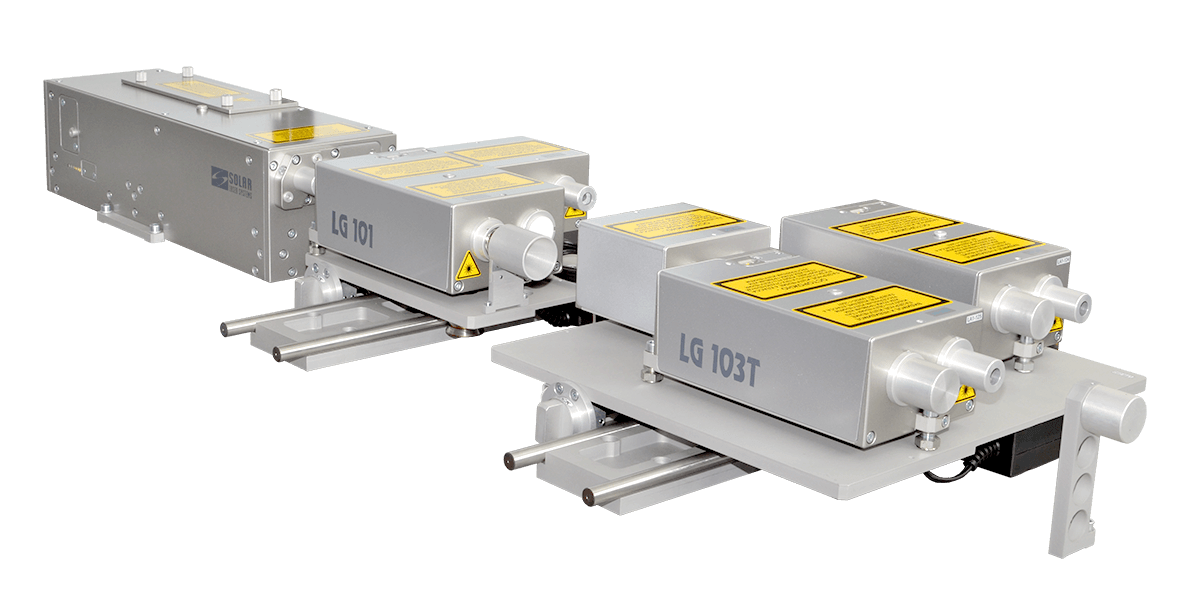

Nd:YAG лазерная система с внешними генераторами гармоник

ПГС

LQ629 лазер может быть дополнен по вашему желанию параметрическими генератором света LP600 серии. В такой комбинации у Вас будет источник мощного непрерывно перестраиваемого лазерного излучения в широком спектральном диапазоне длин волн (от УФ до ИК).

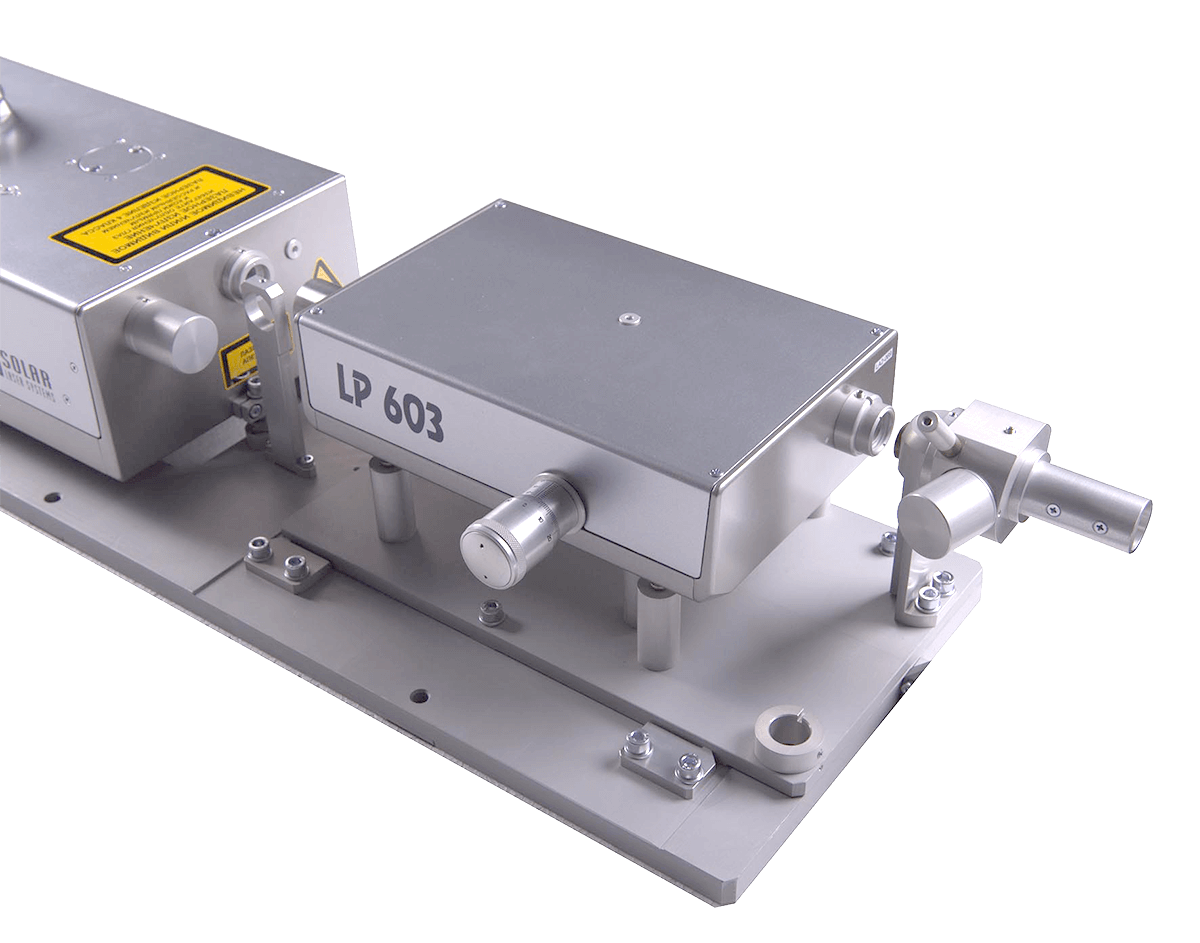

Nd:YAG лазер с параметрическим генератором света

ОСЛАБИТЕЛЬ ИЗЛУЧЕНИЯ

Лазер может быть доукомплектован автоматизированным ослабителем мощности лазерного излучения. По вашему выбору это может быть устройство, оптимизированное для работы на одной длине волны, или ахроматический ослабитель, рассчитанный для одновременного ослабления всех гармоник лазера от 266 нм до 1064 нм.

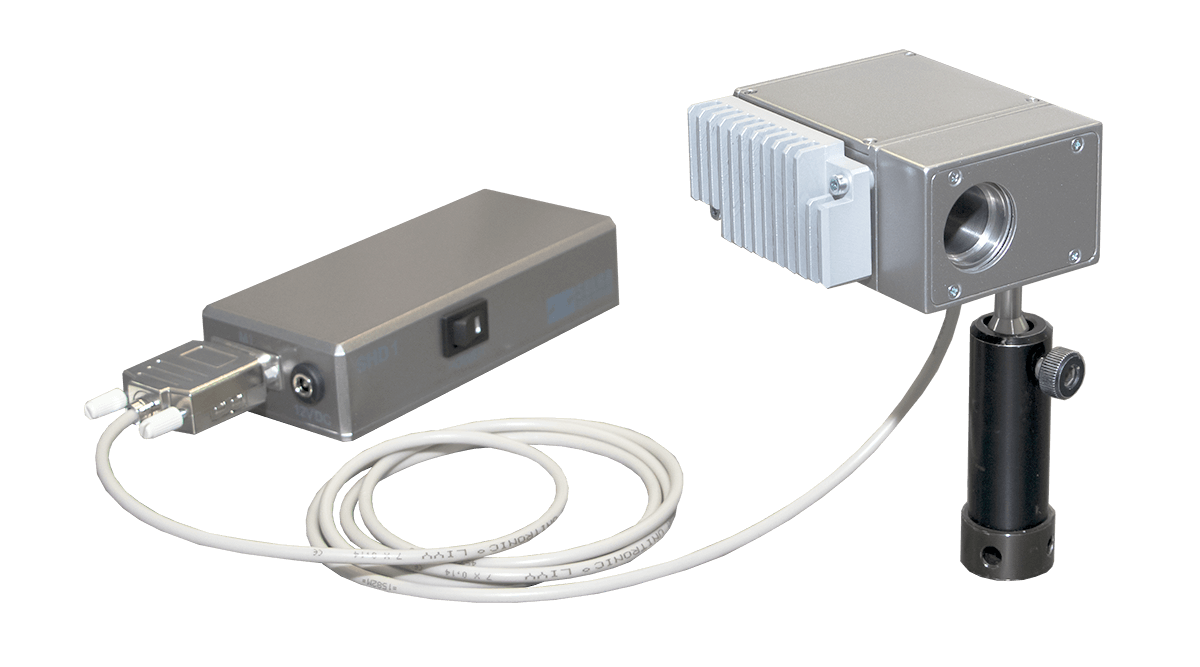

Ослабитель мощного лазерного излучения

ЗЕРКАЛЬНАЯ «РУКА»-МАНИПУЛЯТОР

Для ряда применений требуется возможность оперативной и гибкой доставки лазерного излучения к объекту исследований или к месту проведения измерений. Оптическое волокно для этих целей можно использовать только для передачи излучения с небольшой энергией в импульсе (5-20 мДж). Для доставки мощного лазерного излучения мы предлагаем доукомплектовать лазер зеркальным манипулятором. Для минимизации потерь энергии лазерного импульса в манипуляторе устанавливаются специальные диэлектрические зеркала с высоким коэффициентом отражения одновременно для длин волн 1064 нм и 532 нм.

Накачка Ti-Sapphire лазеров и ПГС
Накачка лазеров на красителях
Спектроскопия
Зондирование атмосферы
LIF
LIBS
Учебные стенды по физике лазеров и лазерной оптике
PIV
Дальнометрия
Абляция
Маркировка
Лазерная чистка
Микромашининг
Сверление отверстий
Производство TFT-LCD дисплеев
