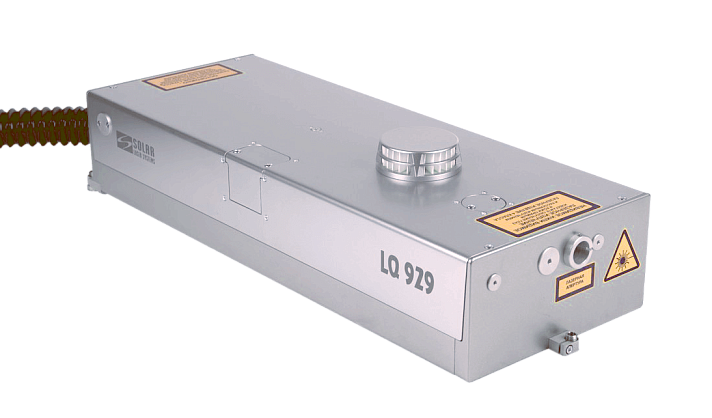

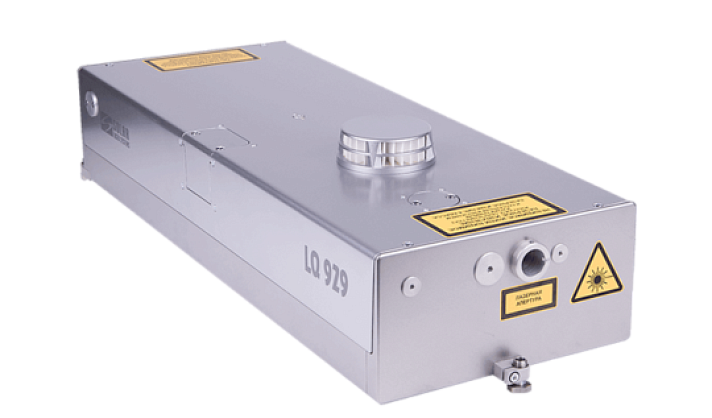

Мощные импульсные Nd:YAG лазеры LQ929

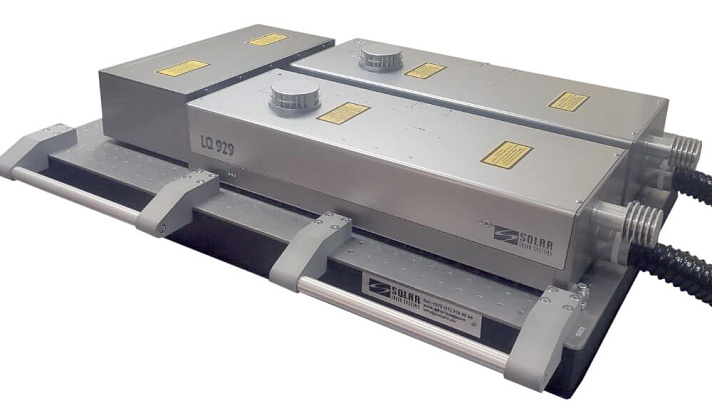

LQ929 – серия компактных Nd:YAG лазеров с ламповой накачкой построенных по схеме задающий генератор – однопроходовый усилитель и обладающих бескомпромиссным сочетанием основных параметров: высокой выходной мощностью, исключительным качеством лазерного луча и минимальными размерами излучателя и системы управления лазером.

КОНФИГУРАЦИЯ ГЕНЕРАТОР-УСИЛИТЕЛЬ
ВЫСОКАЯ ЭНЕРГИЯ ИМПУЛЬСА ДО 1,5 ДЖ
ОТЛИЧНОЕ КАЧЕСТВО ЛУЧА
ВСЕ ГАРМОНИКИ ВПЛОТЬ ДО 213 НМ
КОМПАКТНАЯ ОДНОФАЗНАЯ СИСТЕМА ПИТАНИЯ
ОТСУТСТВИЕ ВНЕШНЕГО КОНТУРА ОХЛАЖДЕНИЯ

/Отправить запрос

/ Описание

/ Спецификации

/ Опции & Аксессуары

/ Приложения

Задающий генератор в лазерах LQ929 серии, также как и в лазерах LQ529 серии, имеет кольцевой резонатор. Принцип работы кольцевой схемы резонатора и использование квантронов с высокоэффективными диффузными отражателями обеспечивают на выходе лазера излучение с однородным профилем и исключительной энергетической и пространственной стабильностью.

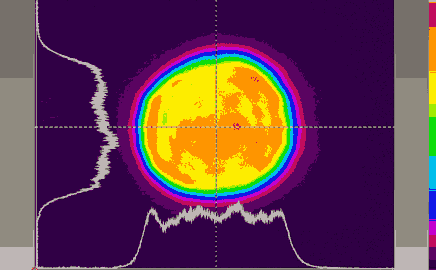

Типичный профиль лазерного луча на длине волны 1064 нм. Ближняя зона

Все критичные элементы лазера имеют прецизионную термостабилизацию, что в сочетании с виброустойчивым механическим дизайном обеспечивает отличную долговременную стабильность выходного излучения. Эффективные термостаты, примененные в LQ929, минимизируют время прогрева лазера и обеспечивают время его выхода на рабочий режим менее чем за 10 минут.

Чтобы уменьшить затраты вашего времени на рутинный сервис LQ929 лазера мы обеспечили время жизни лампы накачки более 30 млн. импульсов, а также предусмотрели простую и быструю процедуру ее замены.

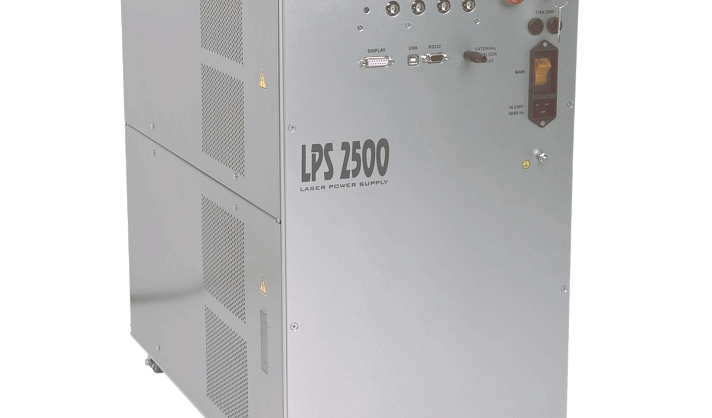

Замкнутая система охлаждения «вода – воздух» интегрирована в компактную однофазную систему питания лазера, управляемую как от PC, так и от пульта дистанционного управления.

Скачать спецификацию

Модель		LQ929A (1064 нм)		LQ929A (532 нм)		LQ929A (355 нм)		LQ929A (266 нм)			LQ929A (213 нм)
Частота повторения импульсов, Гц		5	10	5	10	5	10	5		10	5	10
Выходная энергия, мДж, не менее	1064 нм	1400		1400		1400		1400			1400
	532 нм	-		800		630		800			630
	355 нм (HPV)^1), 2)			-		420	420	-			420	420
	355 нм²⁾					390	350	-			390	350
	266 нм³⁾					-		210	190		-
	213 нм (HPV)^1), 4)							-			45	40
	213 нм⁴⁾							-			40	35

Модель		LQ929B (1064 нм)		LQ929B (532 нм)		LQ929B (355 нм)		LQ929B (266 нм)			LQ929B (213 нм)
Частота повторения импульсов, Гц		5	10	5	10	5	10	5		10	5	10
Выходная энергия, мДж, не менее	1064 нм	1000		1000		1000		1000			1000
	532 нм	-		600		450		600			450
	З55 нм (HPV)^1), 2)			-		300	300	-			300	300
	355 нм²⁾					280	250	-			280	250
	266 нм³⁾					-		200	180		-
	213 нм (HPV)^1), 4)							-			45	40
	213 нм⁴⁾							-			40	35
Диаметр луча, мм⁵⁾		≤ 10

Модель		Для всех моделей
Стабильность энергии от импульса к импульсу, ±%⁵⁾		< 2,5
Длительность импульса, нс⁵⁾		10…12
Расходимость излучения, мрад⁵⁾		≤ 1,5
Джиттер, нс⁶⁾		±1
Потребляемая мощность, Вт		≤ 1200
Тип системы охлаждения		вода-воздух
Габаритные размеры (ДхШхВ), мм	Излучатель	625 x 220 x 125
Габаритные размеры (ДхШхВ), мм	Блок питания	700 x 366 x 693

* СОЛАР ЛС оставляет право изменять спецификацию без предварительного уведомления.

1) Для версии лазера с более высокой мощностью на 355 нм.
2) С внешним генератором третьей гармоники LG103T.
3) С внешним генератором четвертой гармоники LG103F.
4) С внешним генератором пятой гармоники LG105.
5) На длине волны 1064 нм.
6) По отношению к импульсу запуска БУЗ.

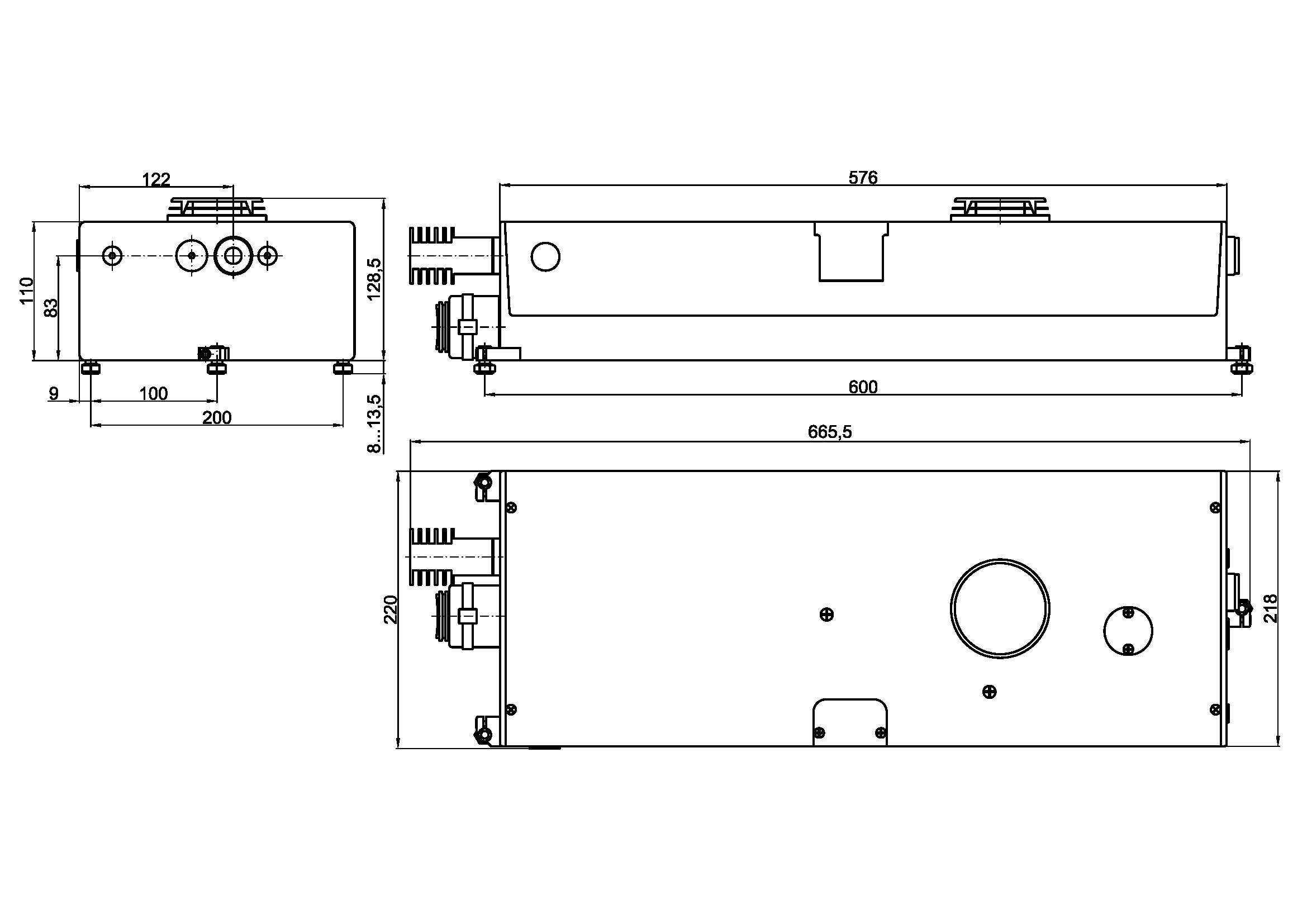

Габаритные размеры излучателя LQ929 лазера

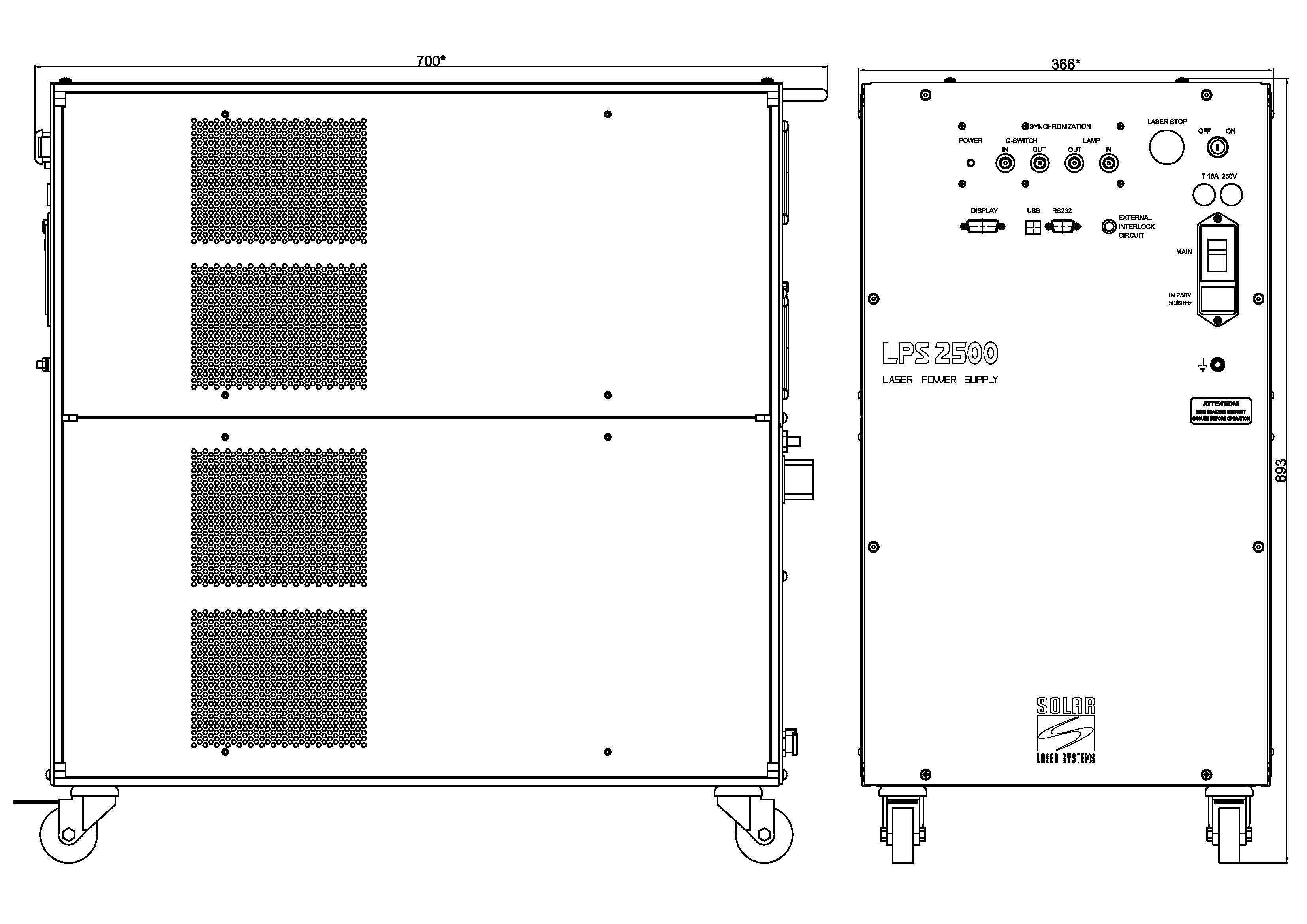

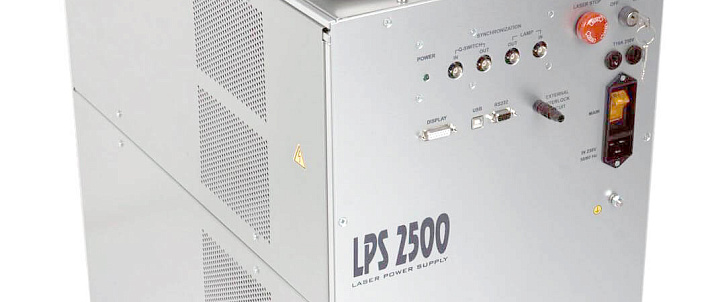

Габаритные размеры блока питания LQ929 лазера

ГЕНЕРАТОРЫ ГАРМОНИК

В стандартной конфигурации LQ929 лазер имеет встроенный генератор 2-й гармоники. По вашему запросу генераторы 2-ой, а также генераторы 3-ей, 4-ой и 5-ой гармоник могут быть поставлены в виде отдельных внешних модулей.

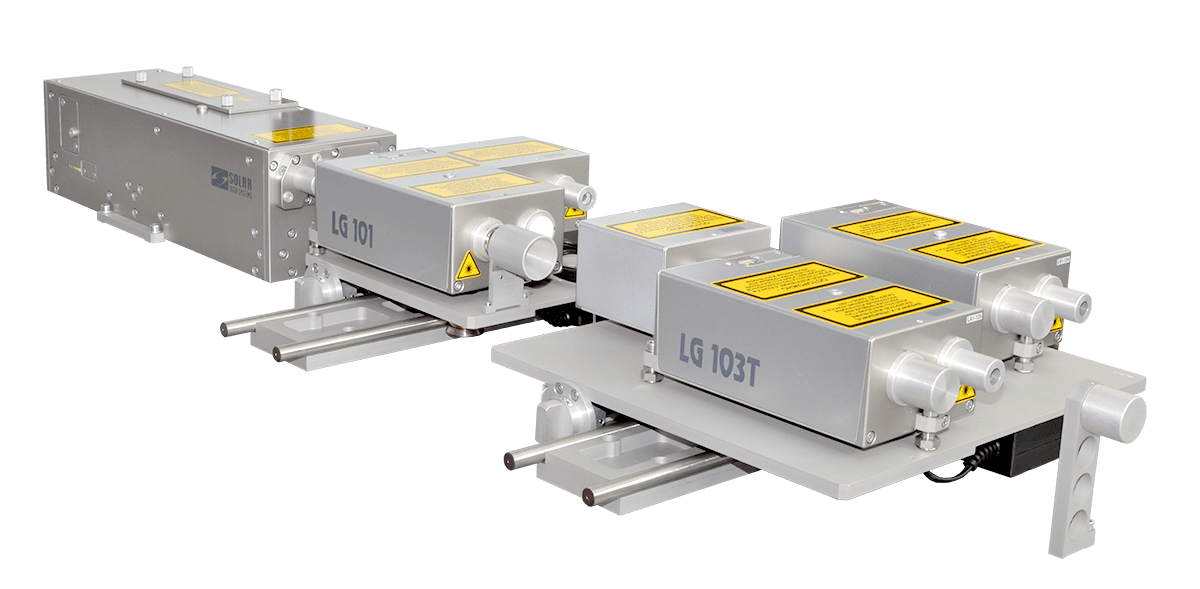

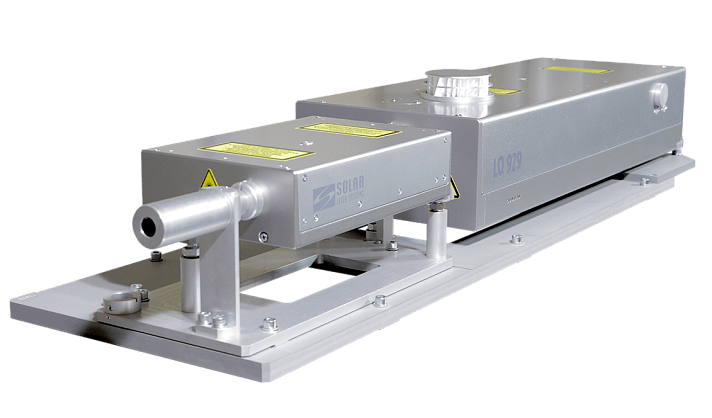

Nd:YAG лазерная система с внешними генераторами гармоник

ПГС

LQ929 лазер может быть дополнен по вашему желанию параметрическими генератором света LP600 серии. В такой комбинации у Вас будет источник мощного непрерывно перестраиваемого лазерного излучения в широком спектральном диапазоне длин волн (от УФ до ИК).

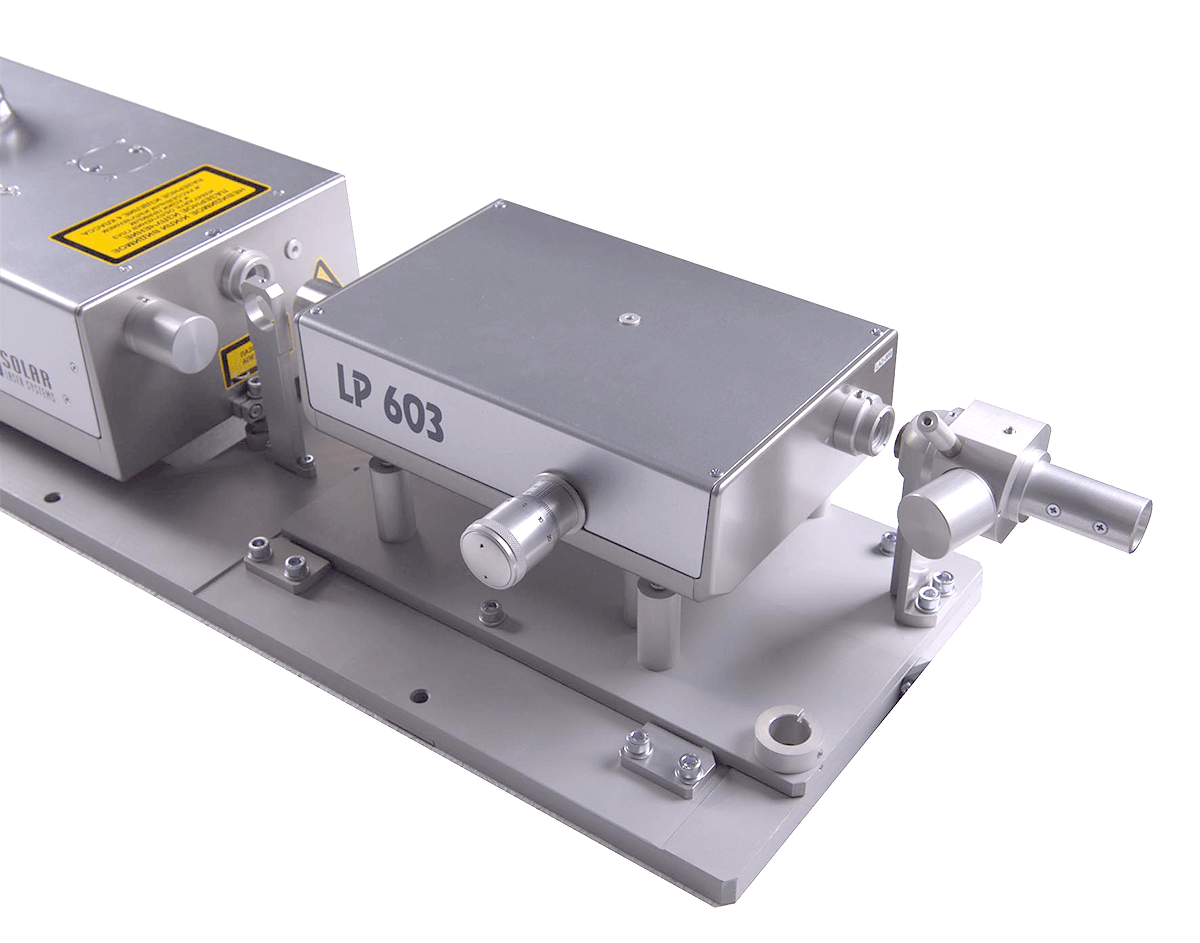

Nd:YAG лазер с параметрическим генератором света

ОСЛАБИТЕЛЬ ИЗЛУЧЕНИЯ

Лазер может быть доукомплектован автоматизированным ослабителем мощности лазерного излучения. По вашему выбору это может быть устройство, оптимизированное для работы на одной длине волны, или ахроматический ослабитель, рассчитанный для одновременного ослабления всех гармоник лазера от 266 нм до 1064 нм.

Ослабитель мощного лазерного излучения

ЗЕРКАЛЬНАЯ «РУКА»-МАНИПУЛЯТОР

Для ряда применений требуется возможность оперативной и гибкой доставки лазерного излучения к объекту исследований или к месту проведения измерений. Оптическое волокно для этих целей можно использовать только для передачи излучения с небольшой энергией в импульсе (5-20 мДж). Для доставки мощного лазерного излучения мы предлагаем доукомплектовать лазер зеркальным манипулятором. Для минимизации потерь энергии лазерного импульса в манипуляторе устанавливаются специальные диэлектрические зеркала с высоким коэффициентом отражения одновременно для длин волн 1064 нм и 532 нм.

Накачка Ti-Sapphire лазеров и ПГС
Накачка лазеров на красителях
Спектроскопия
Зондирование атмосферы
LIF
LIBS
Учебные стенды по физике лазеров и лазерной оптике
PIV
Абляция
Маркировка
Лазерная чистка
