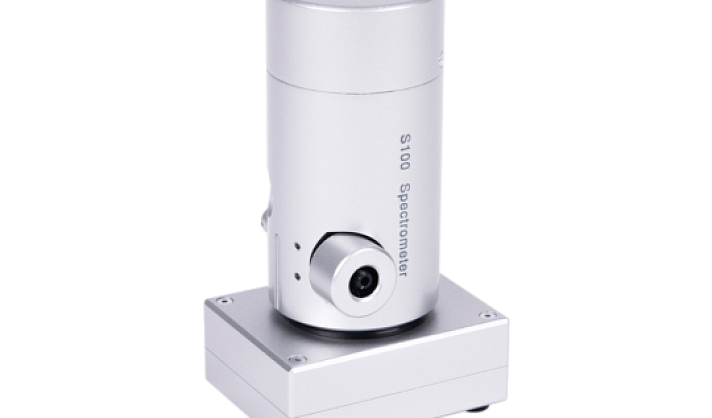

Компактный широкодиапазонный спектрометр S100

Компактный спектрометр S100 является “обзорным” прибором, без которого сложно обойтись в рамках любой научной лаборатории, в демонстрационных целях в процессе обучения основам спектроскопии, а также в заводских условиях приборостроительных предприятий. В течение многих лет данный компактный спектрометр служит великолепным дополнением к перестраиваемым лазерным системам, поставляемым СОЛАР ЛС.

ЭКСТРЕМАЛЬНО ШИРОКИЙ ДИАПАЗОН — ОТ 190 ДО 1100НМ, ОХВАТЫВАЕМЫЙ С ПОМОЩЬЮ ОДНОЙ ДИФРАКЦИОННОЙ РЕШЕТКИ
СОЧЕТАНИЕ КОМПАКТНОГО ДИЗАЙНА И ВЫСОКОГО РАЗРЕШЕНИЯ
ДРУЖЕСТВЕННЫЙ ИНТЕРФЕЙС, СОВМЕСТИМЫЙ С WINDOWS 2000/XP/7/8/10
ОТСУТСТВИЕ НЕОБХОДИМОСТИ ВО ВНЕШНЕМ ИСТОЧНИКЕ ПИТАНИЯ

/Отправить запрос

/ Описание

/ Спецификации

/ Опции & Аксессуары

/ Приложения

Благодаря использованию оригинального оптического элемента — вогнутой дифракционной решетки — компактный S100 является уникальным прибором, позволяющим одновременно и с высоком качеством регистрировать экстремально широкий оптический диапазон – от 190 до 1100нм – со средним разрешением 1 нм.

Компактный прибор S100 прост и удобен в работе: он единожды откалиброван изготовителем, не содержит движущихся элементов, управляется и потребляет питание от компьютера через Full-Speed USB интерфейс.

Работа спектрометра S100 может быть синхронизирована от Вашего источника импульсами TTL-уровня через стандартный разъем синхронизации BNC-58. S100 также может испускать импульсы синхронизации TTL-уровня.

Комплект поставки компактного спектрометра S100 содержит управляющий USB кабель, два кабеля синхронизации (прямой и обратный) и УФ кварцевое оптическое волокно. Ввод излучения с помощью оптического волокна обеспечивает гибкость компоновки Ваших приборных комплексов. Благодаря наличию входной щели S100 может работать как с оптическим волокном, так и без него.

По Вашему заказу S100 может быть укомплектован фильтром, отрезающим высокие порядки спектра.

В зависимости от модели компактный спектрометр S100 может содержать детектор на базе одного из четырёх неохлаждаемых линейных датчиков изображения. Тип выбранного детектора определяет особенности спектрометра S100.

Линейные датчики изображения TCD1304 и TCD1205 производства компании Toshiba, устанавливаемые в спектрометрах S100-3648T и S100-2048T, обладают высокой чувствительностью; большое число относительно узких пикселей обеспечивает высокое разрешение и точность определения длины волны. Но при регистрации широкополосных спектров с помощью S100-3648T и S100-2048T наблюдается модуляция спектра, что несколько ограничивает применение этих детекторов в спектрометрии (см. в разделе СПЕКТРЫ, ЗАРЕГИСТРИРОВАННЫЕ С ПОМОЩЬЮ S100 спектр лампы накаливания, зарегистрированный с помощью S100-3648T). Программное обеспечение S100 позволяет пользователю вводить калибровку спектральной чувствительности в выбранном спектральном диапазоне. Изготовителем такая калибровка не производится.

Линейные датчики изображения S13496-4096 и S11639-2048 производства компании Hamamatsu, устанавливаемые в спектрометрах S100-4096H и S100-2048H, обеспечивают превосходное качество линий, широкий динамический диапазон и отсутствие модуляций спектров.

СПЕКТРЫ, ЗАРЕГИСТРИРОВАННЫЕ С ПОМОЩЬЮ S100

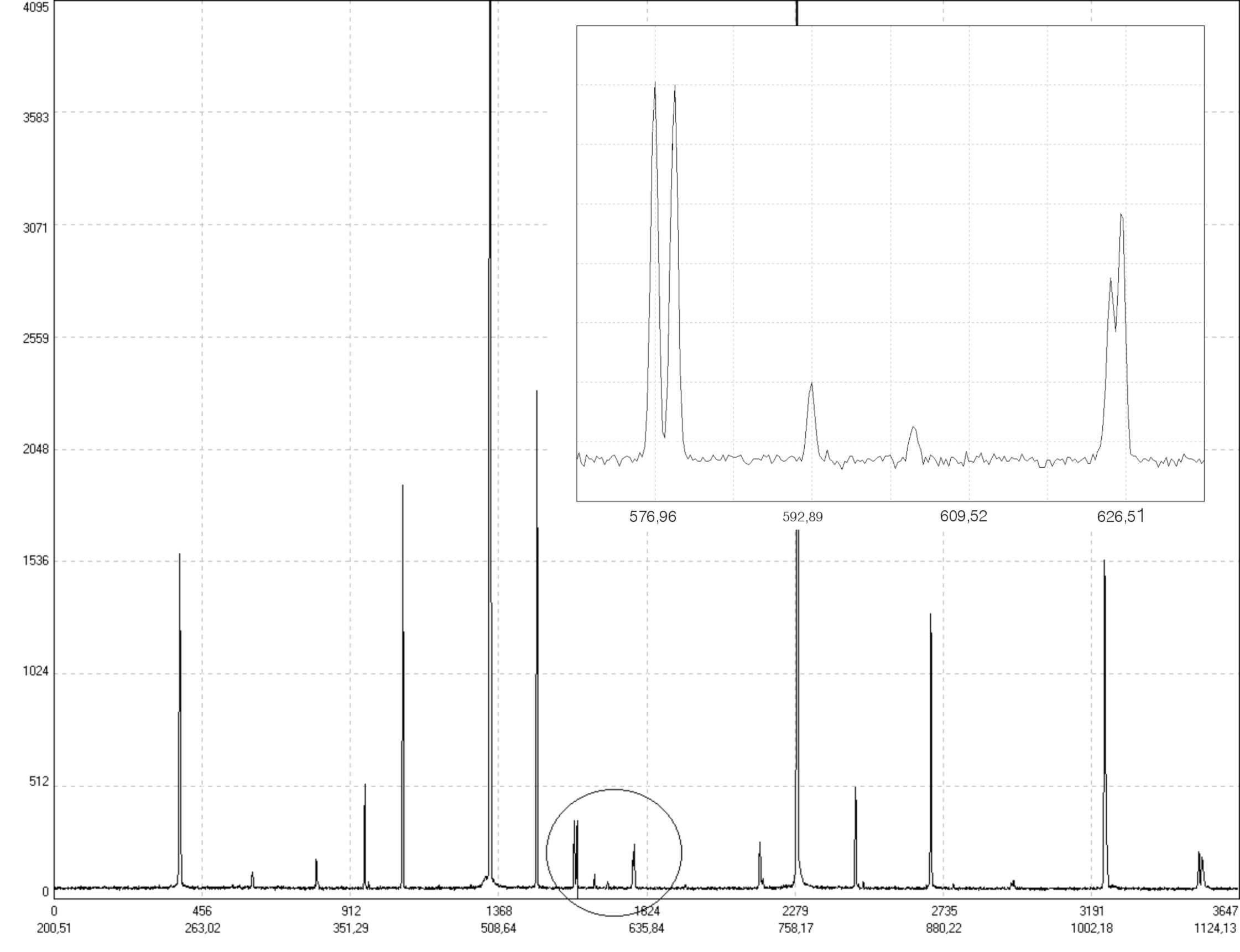

Спектр излучения ртутной лампы, зарегистрированный с помощью спектрометра S100-3648 (фильтр разделения порядков не установлен).

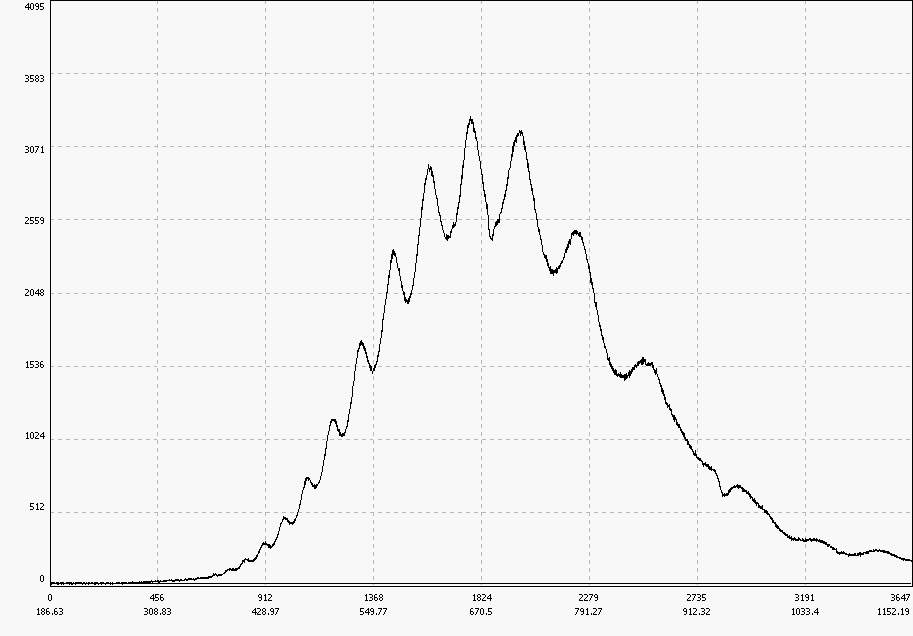

Спектр лампы накаливания, зарегистрированный с помощью спектрометра S100-3648.

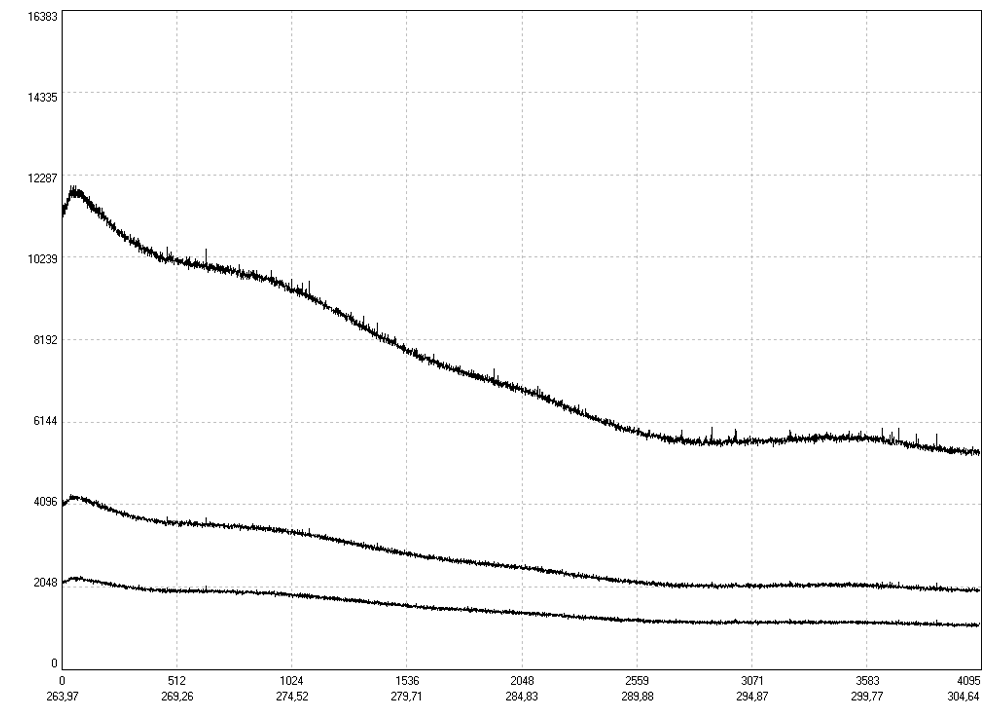

Спектр излучения дейтериевой лампы, зарегистрированный с помощью детектора CMOS S13496 Hamamatsu (времена накопления 500/1000/3000 мс).

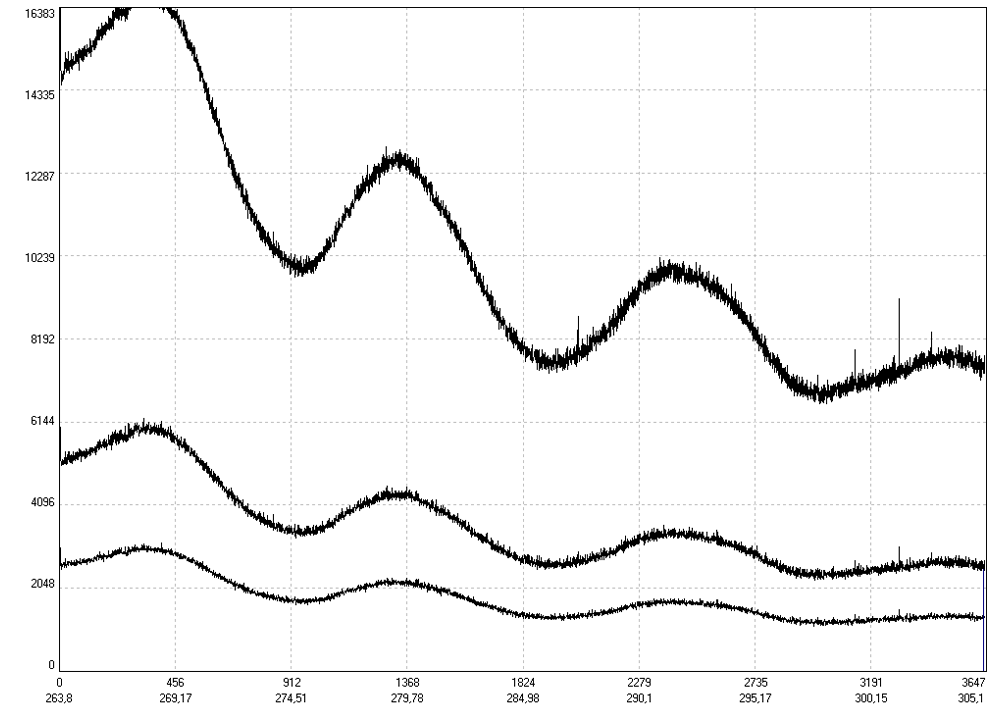

Спектр излучения дейтериевой лампы, зарегистрированный с помощью спектрометра S100-3648T (времена накопления 500/1000/3000 мс).

Скачать спецификацию

Модель спектрометра	S100-3648T	S100-2048T	S100-4096H	S100-2048H
Дифракционная решетка, штр/мм	300
Обратная линейная дисперсия (средн.значение), нм/мм	33,28
Относительное отверстие	1 : 6
Фокусное расстояние, мм	100
Спектральный диапазон, нм	190 - 1100	200 - 1100	190 - 1000	200 - 1000
Спектральное разрешение (средн.значение), нм	1,0	1,5	1,0	1,5
Модель детектора	CCDTCD1304 Toshiba 3648 пикселей	CCDTCD1205 Toshiba 2048 пикселей	CMOSS13496 Hamamatsu 4096 пикселей	CMOSS11639 Hamamatsu 2048 пикселей
Размер пикселя, мкм	8 x 200	14 x 200	7 x 200	14 x 200
Размер светочувствительной зоны, мм	29,184	28,672	28,672	28,672
Мин. время экспозиции, мс	7,4	4,2	0,018	0,018
Максимальное время экспозиции, с¹⁾	3	4	90	90
Анти-блюминг²⁾	Нет	Есть	Есть	Есть
Неравномерность светочувствительности,%³⁾	± 2 %	± 2 %	± 5 %	± 5 %
Динамический диапазон	2000 : 1	1100 : 1	5000:1	5000:1
Фоточувствительность, В/лк×с	160	80	650	1300
Среднеквадратичный шум чтения, отсчётов АЦП	<8	<14	< 4	< 4
Частота передачи данных (макс), кГц	1000	1000	5000	5000
Разрядность АЦП	16 бит, 65 536‬ отсчётов
Синхронизация	Внутренняя / внешняя
Требования к внешнему синхроимпульсу	Разъём синхронизации BNC-58, полярность положительная, амплитуда 3-15 VDC, длительности импульса по полувысоте FWHM 5-20 мкс
Параметры передаваемых синхроимпульсов	полярность положительная, амплитуда 4-5 В, длительность импульса по полувысоте FWHM 10 мкс
Интерфейс связи с компьютером	Full-Speed USB
Оптический вход	- Прямой ввод излучения на входную щель - Оптическое волокно: 0.6 (0.4) мм диаметр, 1м длина, SMA-905 разъём
Размеры, мм	66 × 86 × 146
Вес, кг	0,75

¹⁾Максимальным временем накопления считается время, при котором темновой сигнал составляет 25% динамического диапазона при температуре окружающей среды +25°С.

²⁾ Анти-блюминг – свойство датчика, исключающее перетекание зарядов из пересвеченных пикселей в соседние.

³⁾При уровне сигнала ≥50% границы динамического диапазона.

По Вашему запросу спектрометр S100 может быть укомплектован фильтром, отрезающим высокие порядки спектра. Фильтр разделения порядков рекомендован при работе с широкополосными спектрами.

Спектрометр S100 может быть укомплектован дополнительными оптическими волокнами различной длины по Вашему запросу.

Также мы предлагаем широкий выбор опций и аксессуаров, позволяющий осуществить эффективный сбор излучения от образца, расположенного на конечном расстоянии и в бесконечности, доставить излучение в спектрометр посредством оптического волокна и без него:

Конденсор PS-2 – устройство сбора излучения с образца, расположенного на расстоянии 40 мм. Предназначен для сбора излучения от образца в широком спектральном диапазоне УФ-ИК и эффективной передачи его в оптическое волокно либо на входную щель спектрального прибора.

Конденсор PS-3 – широкоапертурное устройство сбора излучения с образца, расположенного на расстоянии 29 мм. Предназначен для сбора излучения от образца в широком апертурном угле и передачи его в оптическое волокно либо на входную щель спектрального прибора. PS-3 имеет возможность установки краевого фильтра (Edge-фильтра).

Адаптер FA-1 – ахроматический адаптер для фокусировки параллельного пучка в волокно с возможностью юстировки в 3-х плоскостях.

Адаптер FA-2 – ахроматический адаптер для фокусировки параллельного пучка в волокно с возможностью продольной юстировки.

Объективы Кассегрена позволяют собирать излучение от объектов, расположенных на расстоянии от 3,5м до бесконечности.

Адаптер FA-3 предназначен для ослабления лазерного пучка при вводе его в оптическое волокно.

Для работы с жидкостями S100 может комплектоваться держателем кюветы FA-10, а также погружными волоконно-оптическими зондами DipProbe с комплектом сменных наконечников.

Обратитесь к специалисту СоларЛС для выбора комплектности прибора, наиболее полно удовлетворяющей потребностям Вашего приборного комплекса.

Регистрация длины волны лазерного излучения
Контроль плазмы
Анализ спектров любых источников в диапазоне 190-1100нм
