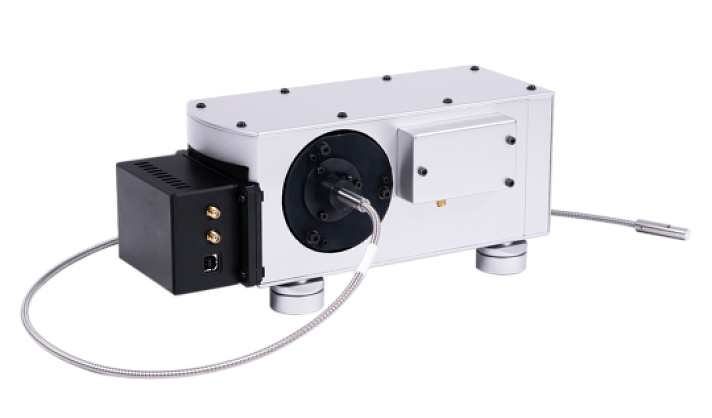

Многоволоконный спектрометр S200-MF

S200-MF — это представитель нового поколения спектрометров с высоким пространственным разрешением по всей площади двухкоординатных (матричных) датчиков изображения.

ОДНОВРЕМЕННАЯ РЕГИСТРАЦИЯ СПЕКТРОВ ОТ ДВУХ ДО НЕСКОЛЬКИХ ДЕСЯТКОВ СВЕТОВОДОВ;
ПОЛУЧЕНИЕ 2D-ИЗОБРАЖЕНИЙ В РАЗЛИЧНЫХ ОПТИЧЕСКИХ СИСТЕМАХ, ВКЛЮЧАЯ МИКРОСКОПЫ И ТЕЛЕСКОПЫ;
ПОЛНАЯ КОМПЕНСАЦИЕЙ АСТИГМАТИЗМА (IMAGING) ПО ВСЕМУ ПОЛЮ ДЕТЕКТОРА;
СПЕЦИАЛИЗИРОВАННОЕ ПО ДЛЯ РАБОТЫ С МНОГОКАНАЛЬНЫМ ИЗЛУЧЕНИЕМ;
ВСТРОЕННАЯ ПЗС-МАТРИЦА, СПЕКТРАЛЬНЫЙ ДИАПАЗОН 200-1100НМ;
ВСТРОЕННЫЙ МЕХАНИЧЕСКИЙ ЗАТВОР ДЛЯ ОБРАБОТКИ НЕПРЕРЫВНЫХ СИГНАЛОВ;
ВХОД СИНХРОНИЗАЦИИ ДЛЯ РАБОТЫ С ИМПУЛЬСНЫМ ИЗЛУЧЕНИЕМ БЕЗ ЗАТВОРА.

/Отправить запрос

/ Описание

/ Спецификации

/ Опции & Аксессуары

Благодаря инновационной оптической схеме и специально разработанной оптике с коррекцией аберраций оптический спектрометр S200-MF имеет полную компенсацию астигматизма по всей площади светочувствительной зоны детектора. Это позволяет подсоединить к входной щели спектрометра многоволоконный оптический кабель и одновременно получать спектры от нескольких световодов. При использовании стандартных датчиков высотой порядка 6 мм число одновременно анализируемых световодов может достигать нескольких десятков.

Таким образом, с помощью S200-MF Вы можете одновременно регистрировать не один спектр, как в случае традиционного спектрометра, а два, пять, десять, двадцать и более спектров в соответствии с требованиями Вашей аналитической задачи.

Оптический спектрометр S200-MF имеет входную щель фиксированной ширины и может работать как с оптическими волокнами, так и без них. При прямом вводе излучения в спектрометр изображение анализируемого участка объекта проецируется непосредственно на входную щель, а на детекторе спектрометра регистрируется спектральная информация от выбранного участка с высоким пространственным разрешением.

Оптический спектрометр S200-MF обеспечивает плоское поле и идеальное качество изображения в любой точке поля, как в центре детектора, так и по краям. Компактный размер и короткофокусная оптическая схема S200-MF позволяют при необходимости регистрировать достаточно широкий спектральный диапазон, ограниченный только диапазоном спектральной чувствительности детектора.

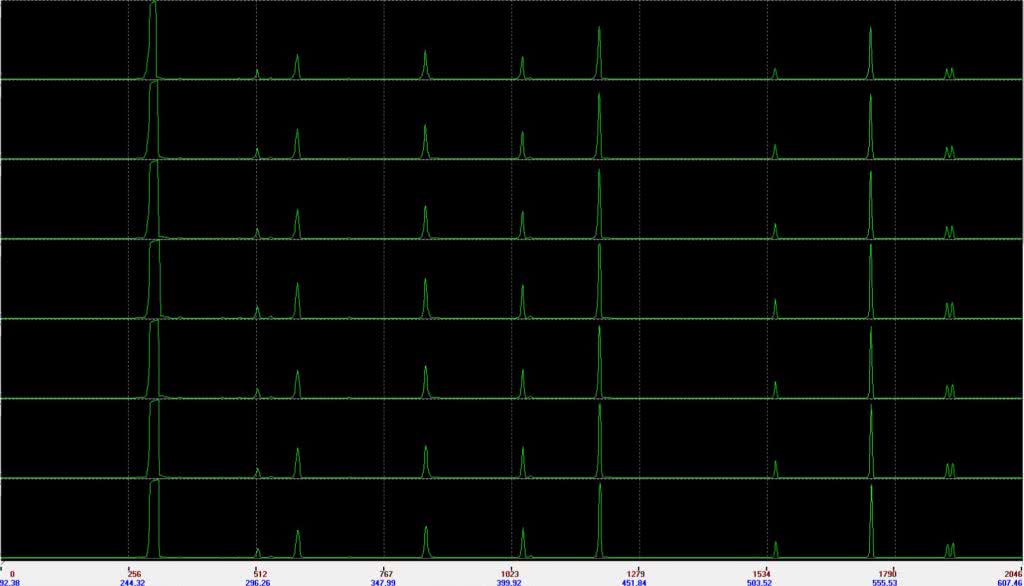

S200-MF: одновременная регистрация спектра Hg лампы с помощью 8-ми световодов, λ= 250-600нм.

Оптический спектрометр S200-MF также может быть использован для получения спектральных изображений от линейного участка образца в оптическом микроскопе. При наличии возможности перемещения объекта в поле зрения микроскопа (сканирующий столик XY) могут быть получены 2D-изображения объекта.

Скачать спецификацию

Cпектральный диапазон чувствительности детектора	200÷1100 нм
Фокусное расстояние	191 мм
Относительное отверстие	1 : 8,5
Входная щель (одна из ряда)	фиксированной ширины: 20, 30, 50 или 100 мкм
Спектральное разрешение	зависит от выбранной дифракционной решетки(см. «Рекомендации по выбору дифракц.решетки»)
Модель ПЗС-детектора	S10140-1109
Количество пикселей	2068 x 512
Количество активных пикселей	2048 x 506
Размер пикселя	12 x 12 мкм
Размер светочувствительной зоны	24.576 x 6.072 мм
Максимум спектральной чувствительности	600 нм

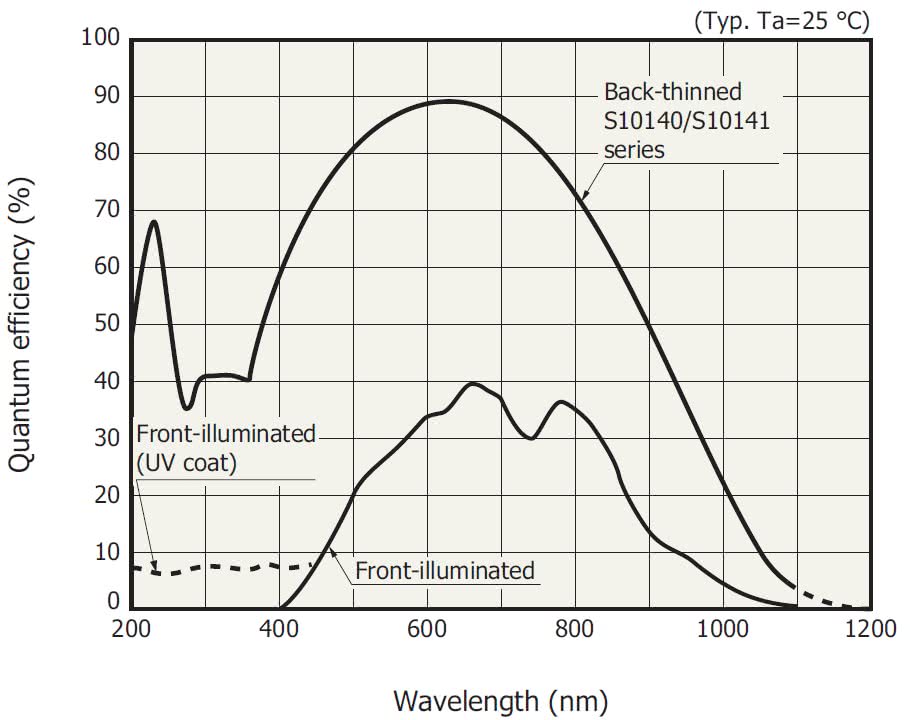

Квантовая эффективность в максимуме	>90 %
Неравномерность чувствительности (1)	±3 %
Антиблюминг (2)	нет
АЦП	16 бит
Скорость чтения данных	250 кГц
Среднеквадратичный шум чтения, отсчетов АЦП	< 12
Динамический диапазон	~ 5 400 : 1
Время экспозиции	8,3 мсек - 3 сек (3)
Время обработки кадра в режиме суммирования строк	9,39 мсек
Термоэлектрическое охлаждение	нет
Рабочая температура	10÷30 0С
Интерфейс связи с компьютером	Full Speed USB
Синхронизация	IN/OUT
Требования к внешнему синхроимпульсу:
полярность	положительная
амплитуда	3-15 В
длительность импульса по полувысоте	5-20 мксек
разъем синхронизации	BNC-58
Параметры передаваемых синхроимпульсов:
полярность	положительная
амплитуда	3-5 В
длительность импульса по полувысоте	10 мксек
Механический затвор (для работы с непрерывными сигналами, опция)
время открытия/закрытия	< 15 мсек
мин.время между открытиями	80 мсек
Оптический вход	многожильный оптический световод (требуется согласование спецификации световода)
	без световода
Размеры, Вес	283 x 129 x 123 мм, 4,4 кг
МОДЕЛЬ СПЕКТРОМЕТРА	S200-MF

¹⁾ уровень сигнала - 50% от насыщения.

²⁾ антиблюминг – свойство датчика, исключающее перетекание зарядов из пересвеченных пикселей в соседние.

³⁾ максимальным временем накопления считается время, при котором темновой сигнал составляет 10% динамического диапазона при температуре окружающей среды +25⁰С.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ДИФРАКЦИОННОЙ РЕШЕТКИ

При размещении заказа Вам нужно выбрать спектральный диапазон работы и спектральное разрешение Вашего прибора (число штрихов дифракционной решетки).

Для Вашего удобства ниже приведены примеры значений средней дисперсии решеток, спектрального разрешения и интервала одновременной регистрации ПЗС-детектора для каждой конкретной решетки.

Дифракционные решетки, штрмм	200	300	400	600
мах спектральный диапазон, нм	200 – 1100 нм
спектральный интервал одновременной регистрации (средн.значение), нм	600	400	300	200
обратная линейная дисперсия (средн.значение), нм/мм	25,3	16,8	12,7	8,4
спектральное разрешение (средн.значение), нм*	1,2	0,9	0,6	0,45

*спектральное разрешение указано для ширины входной щели 20 мкм.

ПРИМЕР: Если Вас интересует спектральный диапазон 400-700 нм (интервал одновременной регистрации 300 нм), Вы можете выбрать дифракционную решетку 400 штрмм и получить среднее спектральное разрешение 0,6 нм. Для более точного расчета параметров Вашего прибора обратитесь к специалисту СоларЛС.

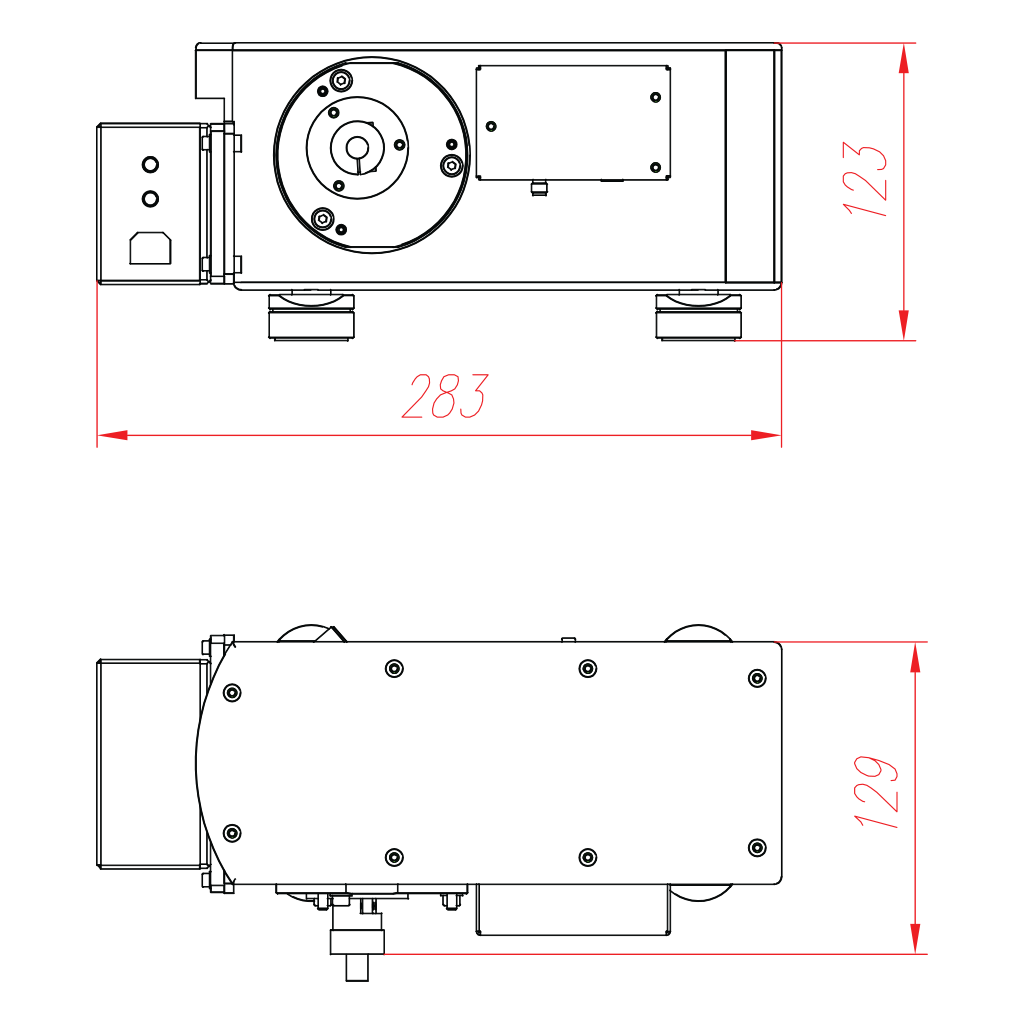

Габаритные размеры спектрометра S200-MF.

Области применения спектрометров с многоволоконным входом в настоящее время включают спектрофотометрию, физику плазмы, биологию и др. Спектр применений постоянно расширяется.

С помощью S200-MF Вы можете одновременно регистрировать не один спектр, как в случае традиционного спектрометра, а два, пять, десять, двадцать и более спектров в соответствии с требованиями Вашей аналитической задачи.

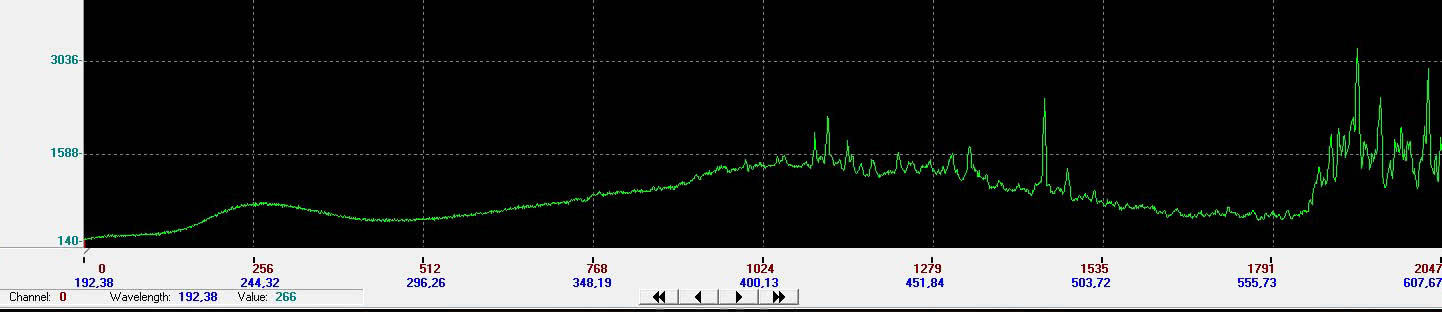

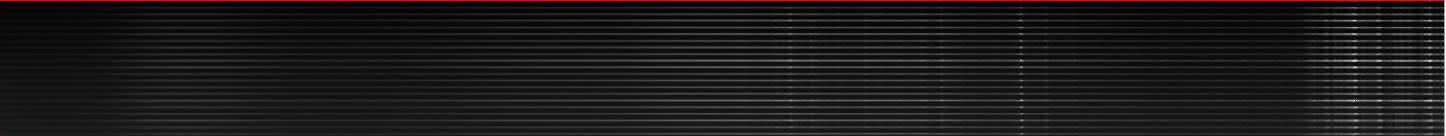

S200-MF: Спектры дейтериевой лампы, полученные с помощью 21-жильного световода, имеют высокое спектральное разрешение и высокое пространственное разрешение.

S200-MF также может быть использован для получения спектральных изображений от линейного участка образца в оптическом микроскопе. При наличии возможности перемещения объекта в поле зрения микроскопа (сканирующий столик XY) могут быть получены 2D-изображения объекта.

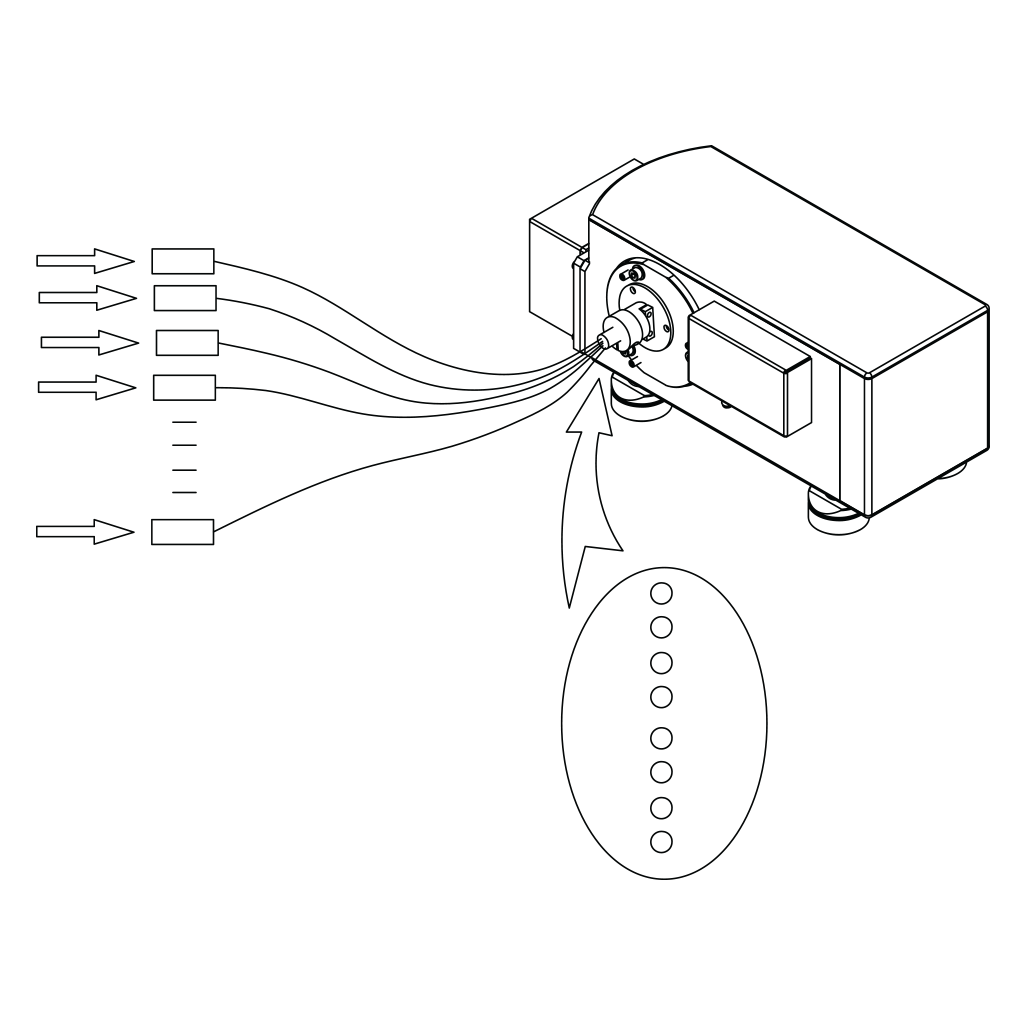

S200-MF: схема одновременной регистрации спектров от нескольких световодов.

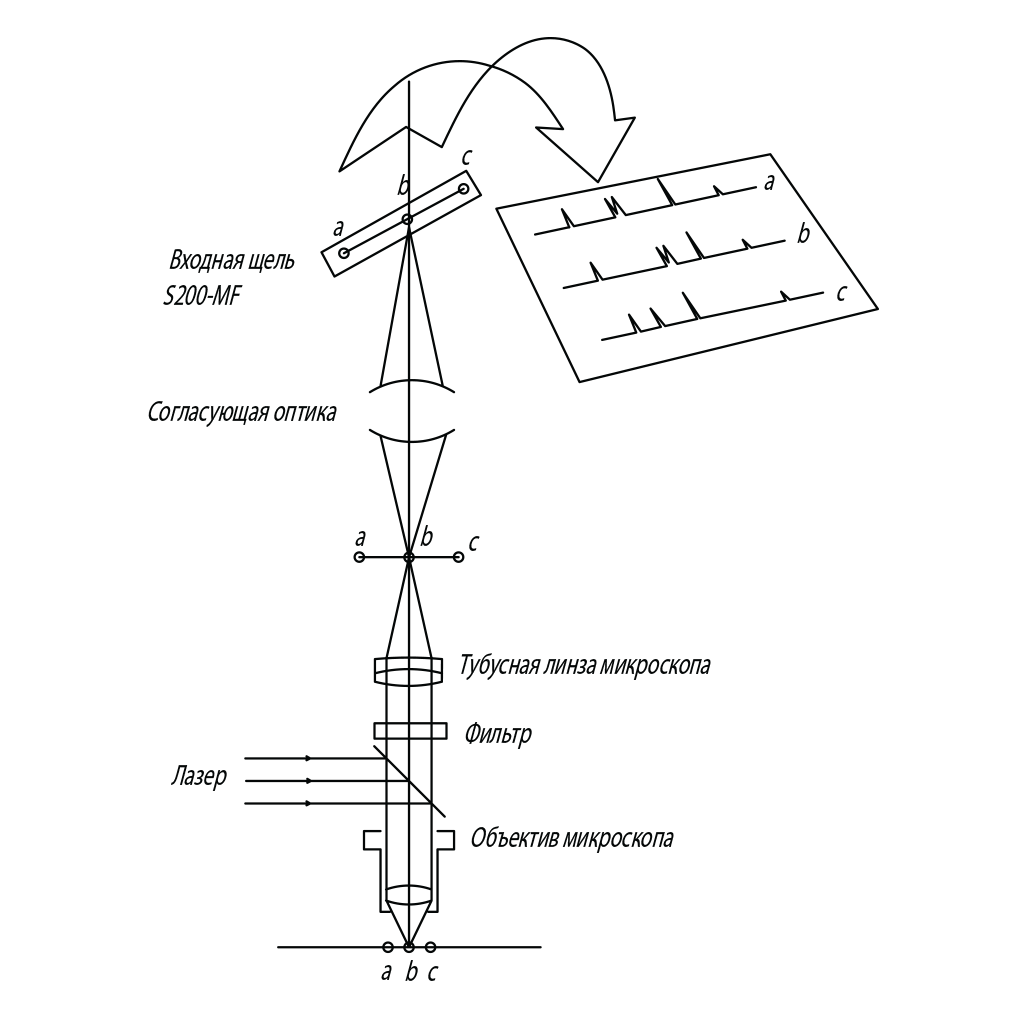

S200-MF: схема получения гиперспектральных изображений в оптическом микроскопе.

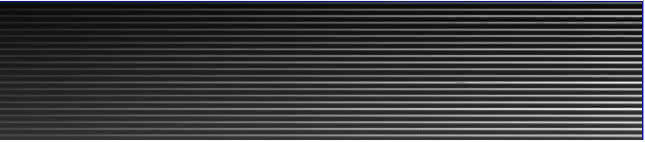

S200-MF: Абсолютная компенсация астигматизма.
