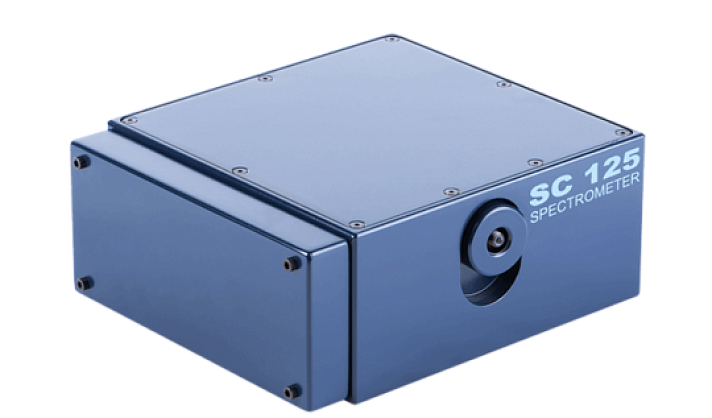

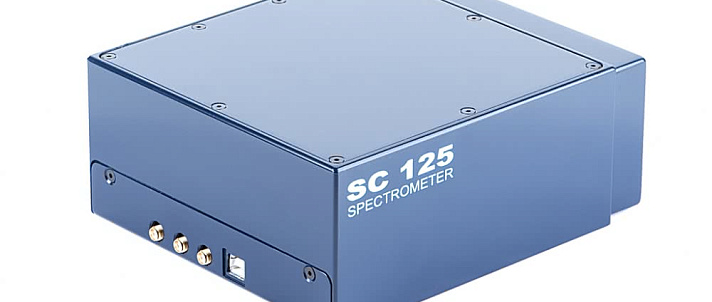

Высокочувствительный компактный спектрометр SC125

Компактный высокочувствительный флуоресцентный спектрометр SC125 разработан специально для применений, предполагающих работу со слабыми сигналами – рамановское рассеяние, флуоресценция и др., в особенности для задач, требующих высокой чувствительности в УФ-диапазоне спектра. Повышение чувствительности достигается в приборе за счет использования современных матричных back-illuminated (back-thinned) детекторов серий S10420 и S7030.

АКТУАЛЬНАЯ МОДЕЛЬ НА БАЗЕ ВЫСОКОЧУВСТВИТЕЛЬНЫХ МАТРИЧНЫХ ДЕТЕКТОРОВ
УСИЛЕННАЯ ЧУВСТВИТЕЛЬНОСТЬ В УФ ОБЛАСТИ СПЕКТРА
МОНОЛИТНЫЙ КОРПУС ОБЕСПЕЧИВАЕТ СТАБИЛЬНОСТЬ ПАРАМЕТРОВ
СВЕТОВЫЕ «ЛОВУШКИ» В КОРПУСЕ СНИЖАЮТ РАССЕЯННЫЙ СВЕТ
ВЫБОР ДИФРАКЦИОННОЙ РЕШЕТКИ, СПЕКТРАЛЬНОГО ДИАПАЗОНА И РАЗРЕШЕНИЯ ПРИ ЗАКАЗЕ ПРИБОРА

/Отправить запрос

/ Описание

/ Спецификации

/ Опции & Аксессуары

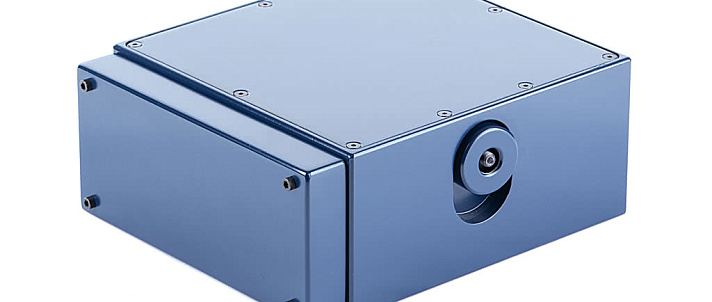

Cветосильная оптическая схема флуоресцентного спектрометра SC125 не содержит движущихся элементов и имеет минимум отражающих поверхностей. Корпус флуоресцентного спектрометра SC125 является монолитным и обеспечивает долговременную стабильность параметров. В корпусе выполнены ребра — световые ловушки, позволяющие снизить рассеянный свет, который обычно является проблемой компактных короткофокусных приборов.

В качестве детектора флуоресцентного спектрометра SC125 может содержать одну из двух неохлаждаемых CCD-матриц Hamamatsu с освещением с обратной стороны подложки без секции хранения заряда (back-thinned FFT CCD), работающих в режиме суммирования строк. Обе матрицы имеют широкий спектральный диапазон и превосходную чувствительность в УФ области спектра (см. ниже кривые спектральной чувствительности детекторов и Спецификацию). Различие между 2-мя матрицами — в квантовой эффективности, в скорости чтения данных, в величине динамического диапазона, а также в размере пикселя и размере светочувствительной зоны.

CCD детектор S10420-1106 имеет антиблюминг и, благодаря большому числу узких пикселей, обеспечивает лучшее спектральное разрешение, чем детектор S7030-1006. Детектор на базе CCD матрицы S7030-1006 имеет лучшую чувствительность (см. ниже графики чувствительности), меньший шум, лучше динамический диапазон и равномерность чувствительности. Версия IMAGING (Опция) предполагает установку в спектрометре компенсатора астигматизма — цилиндрической линзы, которая служит для повышения общей чувствительности системы.

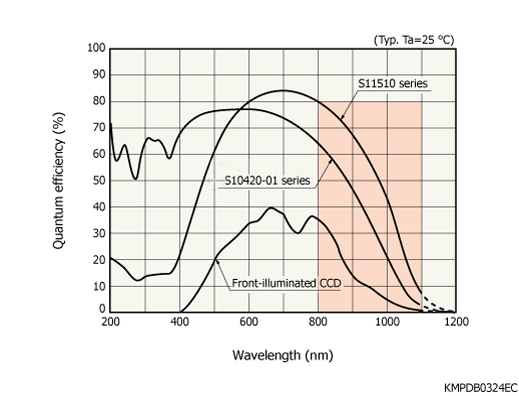

Спектральная кривая чувствительности детектора back-thinned CCD модели S10420-1106

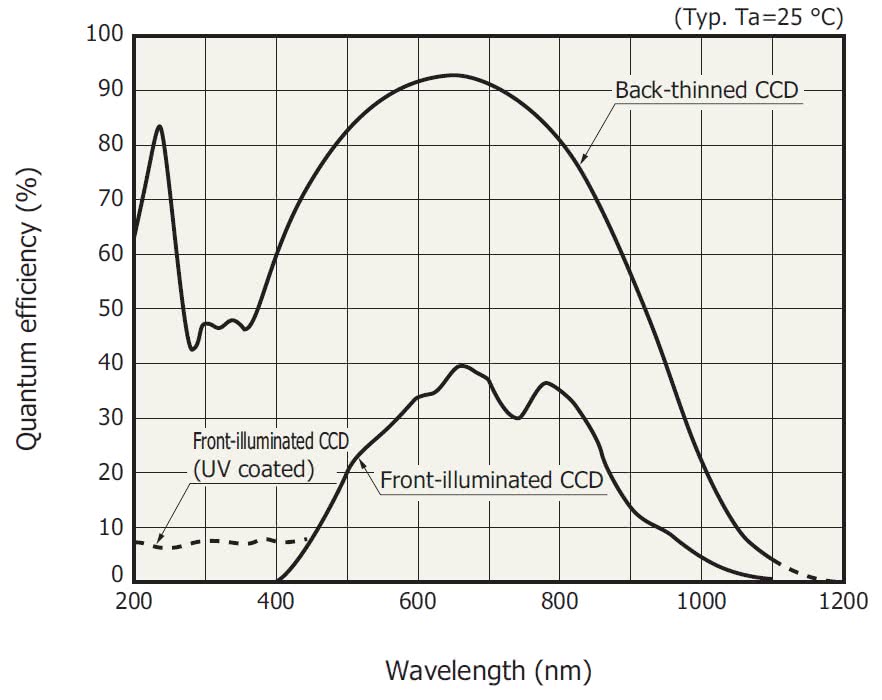

Спектральная кривая чувствительности детектора back-thinned FFT-CCD модели S7030-1006 в сравнении с front-illuminated CCD c УФ-покрытием и без него

Скачать спецификацию

МОДЕЛЬ СПЕКТРОМЕТРА	SC125- S10420	SC125- S7030
Спектральный диапазон, нм	200 — 1100
Фокусное расстояние, мм	125
Относительное отверстие	1 : 3,9
Входная щель (одна из ряда)	Фиксированной ширины: 14 мкм, 30 мкм и 50 мкм
Спектральное разрешение	Зависит от выбранной дифракционной решётки (см. ниже таблицу «Рекомендации по выбору дифракционной решётки»)
Модель ПЗС-детектора	S10420-1106 Hamamatsu	S7030-1006 Hamamatsu
Количество пикселей	2068 × 70	1024 × 64
Количество активных пикселей	2048 × 64	1024 × 58
Размер пикселя, мкм	14 × 14	24 × 24
Размер светочувствительной зоны, мм	28,672 × 0,896	24,6 × 1,4
Максимум спектральной чувствительности, нм	500	650
Квантовая эффективность в максимуме	>75	>90
Неравномерность чувствительности⁽¹⁾,%	±3	±3
Анти-блюминг⁽²⁾	Да	Нет
Разрядность АЦП	16 бит, 250 кГц	16 бит, 125 кГц
Среднеквадратичный шум чтения, отсчётов АЦП	<4	<2
Динамический диапазон в режиме суммирования строк	~ 16000 : 1	~ 33 000 : 1
Время накопления	8,3 мс — 5 с ⁽³⁾	8,2 мс — 2 с ⁽³⁾
Время считывания кадра в режиме суммирования строк, мс	9,39	9,12
Термоэлектрическое охлаждение	Нет
Диапазон рабочих температур	10 – 30 °С
Интерфейс связи с компьютером	Full Speed USB
Синхронизация	Внутренняя / внешняя
Оптический вход	— прямой вход через входную щель — Оптическое волокно: 0,6 (0,4)мм диаметр, 1м длина, SMA-905 разъём

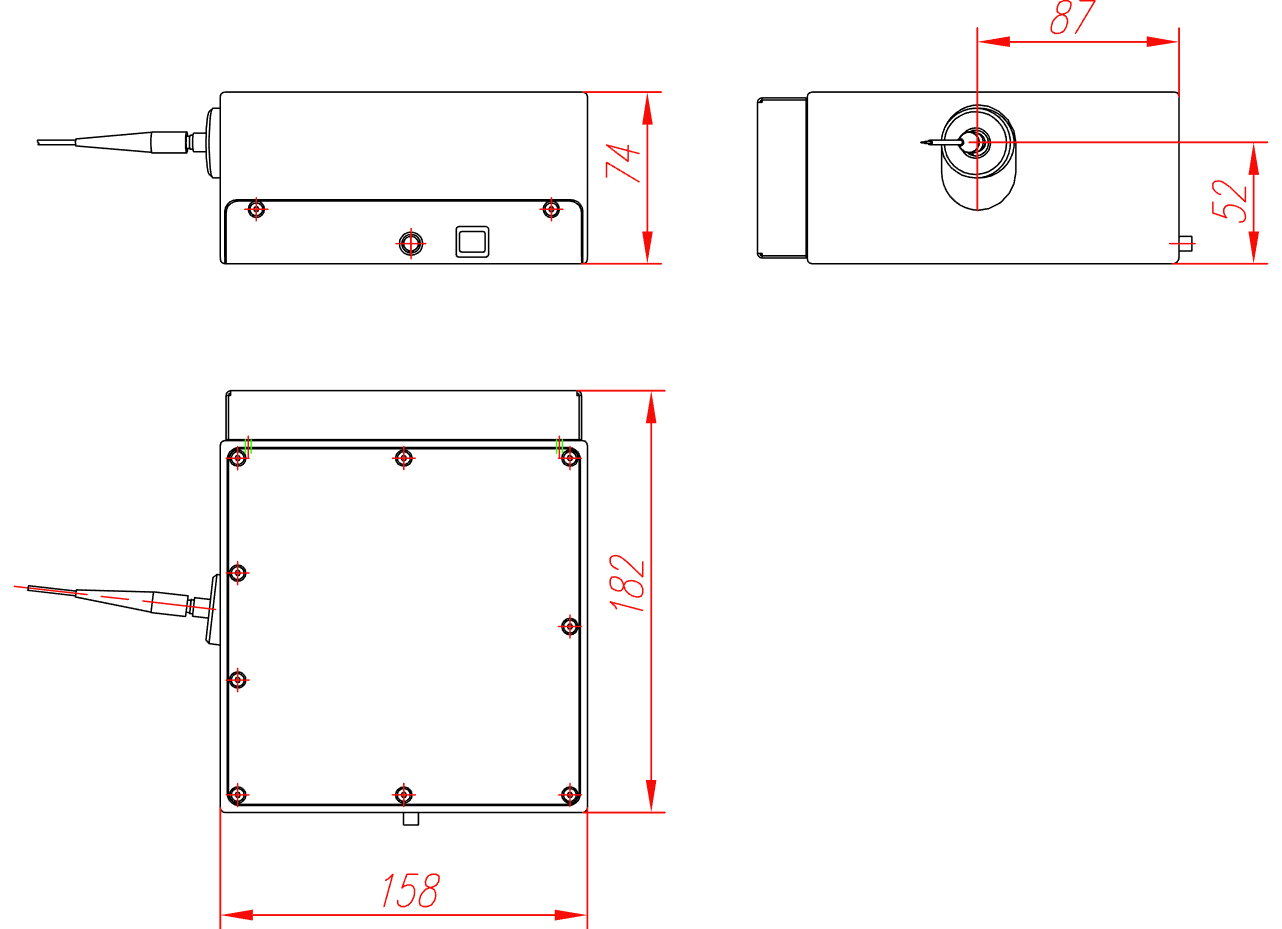

Размеры, вес	158 × 182 × 74 мм; 2,2 кг

¹⁾ При уровне сигнала >= 50% границы динамического диапазона.

²⁾ Анти-блюминг – свойство датчика, исключающее перетекание зарядов из пересвеченных пикселей в соседние.

³⁾ Максимальным временем накопления считается время, при котором темновой сигнал составляет 10% динамического диапазона при температуре окружающей среды +25°С

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ДИФРАКЦИОННОЙ РЕШЕТКИ

При размещении заказа Вам нужно выбрать число штрихов дифракционной решетки (т.е. спектральное разрешение), а также спектральный диапазон работы Вашего прибора. Для Вашего удобства ниже приведена таблица средних значений дисперсии решеток, спектрального разрешения и интервала одновременной регистрации ПЗС-детектора.

Дифракционные решетки, штрмм	1800	1200	900	600	400	300	200
— возможный спектральный диапазон работы решетки, нм	190-600	190-900	190-1100	190-1100	190-1100	200-1100	200-1100
— интервал одновременной регистрации ПЗС-детектора (средн.значение), нм ¹⁾	105²⁾ 92³⁾	170²⁾ 145 ³	230²⁾ 200 ³⁾	350²⁾ 300³⁾	540²⁾ 460³⁾	720²⁾ 620³⁾	1000²⁾ 920³⁾
— обратная линейная дисперсия (средн.значение), нм/мм ¹⁾	3,8	6,0	8,2	12,5	19,0	25,4	38,0
— спектральное разрешение (средн.значение), нм	0,16²⁾ 0,22³⁾	0,25²⁾ 0,36³⁾	0,34²⁾ 0,5³⁾	0,5²⁾ 0,75³⁾	0,8²⁾ 1,1³⁾	1,0²⁾ 1,5³⁾	1,6²⁾ 2,3³⁾

¹⁾ Для длины волны 300нм.

²⁾ Для модели SC125-S10420.

³⁾ Для модели SC125-S7030.

ПРИМЕР: Допустим, Вас интересует решетка 1200штр/мм и детектор S10420-1106 (среднее спектральное разрешение 0,25нм), Вам остается выбрать местоположение интервала одновременной регистрации 170нм в пределах возможного спектрального диапазона решетки 180-900нм. Например: спектрометр SC125-S10420, работающий в диапазоне 250-420нм с разрешением 0,25нм.

Указанные в таблице величины рассчитаны для длины волны 300нм. С увеличением длины волны диапазон одновременной регистрации конкретной решетки немного уменьшается, а разрешение, соответственно, улучшается. Обратитесь к специалисту СОЛАР ЛС для более точного расчета параметров Вашего прибора.

По Вашему желанию спектрометр SC125 может быть снабжен опцией калибровки спектральной чувствительности.

Спектральные диапазоны калибровки:

Cal-UV: в пределах 220-400нм.
Cal-VIS: в пределах 300-1050нм.

Для калибровки используются сертифицированные источники излучения (дейтериевая лампа для области спектра 220-400нм и галогенная лампа для 300-1050нм). Калибровка осуществляется с использованием волоконного ввода и действительна в течение 1 года при условии, что оптическое волокно не отсоединяется от спектрометра. Точность калибровки составляет +/-10%.

КАКИЕ ВОЗМОЖНОСТИ ДАЕТ КАЛИБРОВКА СПЕКТРАЛЬНОЙ ЧУВСТВИТЕЛЬНОСТИ

Если раньше на истинный спектр Вашего источника при измерениях накладывались спектральные кривые дифракционной эффективности решетки, чувствительности детектора, коэффициента отражения зеркал, то теперь у Вас есть возможность восстановить истинные спектры исследуемого излучения. Вы будете иметь возможность:

регистрировать неискаженные спектры излучения,
математически разлагать сложные линии спектра на составляющие компоненты *,
определять цветовые координаты и индекс цветопередачи источников излучения*,
определять плотность мощности излучения в ультрафиолетовых диапазонах A, B, и C*,
в абсолютных единицах определять поверхностную плотность спектральной плотности мощности излучения или освещенности для видимой области спектра*.

* возможности, отмеченные звездочкой, не заложены в программное обеспечение спектрометра, а реализуются за счет экспорта во внешние программы.
