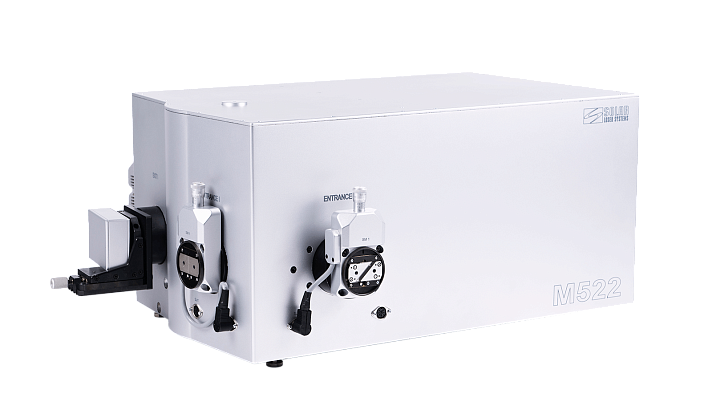

Автоматизированный монохроматор-спектрограф M522
M522 – универсальный автоматизированный длиннофокусный монохроматор-спектрограф с высоким качеством линии и низким уровнем рассеянного света.
/ Описание
/ Спецификации
/ Опции & Аксессуары
/ Приложения
  • Превосходное оптическое качество, высокая светосила чрезвычайно низкий уровень рассеянного света позволяет успешно применять М522 для решения широкого круга задач спектроскопии высокого разрешения.
  • Два входных и два выходных порта позволяют использовать М522 в различных конфигурациях, включая одну или две входных щели, две выходных щели, или одну выходную щель и многоэлементный детектор, или два детектора одновременно.
  • Версия М522i (Imaging) содержит компенсатор астигматизма и обеспечивает исправление астигматизма для обоих выходных портов. Это позволяет заводить излучение с помощью набора оптических волокон, расположенных вдоль входной щели, а также обеспечивать единовременное считывание сигнала с матричных детекторов не только в режиме суммирования строк (Binning), но и в режиме получения двумерного изображения (Imaging) с высоким спектральным и пространственным разрешением.
  • Управление М522 полностью автоматизировано. Сканирование спектра по длинам волн, смена дифракционных решеток, смена фильтров разделения порядков, регулировка ширины щелей и выбор выходного порта производится автоматически и управляется с помощью интеллектуального и простого в использовании программного обеспечения
  • Автоматический затвор предназначен для автоматического вычитания фона (темнового сигнала), а также для защиты детектора от излишней засветки источником излучения.
  • Обе выходные щели М522 оснащены прецизионными устройствами фокусировки щелей.
  • Адаптеры детекторов М522 имеют возможность удобной юстировки детектора по фокусу
  • Программное обеспечение SolarLS.LAB обеспечивает автоматическую работу системы с многократным сканированием и сменой решёток и фильтров, получением панорамных спектров, их демонстрацией и автоматической сшивкой, а также обработкой спектров.
  • Программные модули DLL иили драйвера LabVIEW бесплатно поставляются по Вашему требованию в комплекте с дифракционным монохроматором М150 и позволяют организовать управление прибором в рамках общей управляющей программы Вашего приборного комплекса.


М522 содержит максимум два входных порта и два выходных порта. На входной порт устанавливается либо стандартная входная щель, либо (опционально) скрещенная входная щель. Все спектральные щели автоматизированы, ширина щелей регулируется из программного обеспечения прибора. Конструктивно щель также содержит микровинт и имеет возможность ручной регулировки ширины раскрытия ножей.


В зависимости от модификации, М522 может содержать либо турель из четырех дифракционных решеток, либо одну дифракционную решетку в держателе.

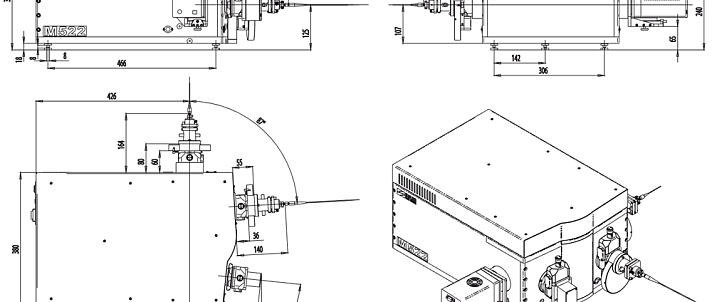

Slide 1
Slide 1
Оптическая схема Оптимизированная схема Черни-Тернера с двумя оптическими входами и двумя выходами
Спектральный диапазон Стандартный 190 – 4500 нм (см. спецификацию ниже),
Относительное отверстие 1 : 6,7
Фокусное расстояние камеры, мм 522
Плоское поле, мм 30 x 10
Imaging Опция. Организована на обоих выходных портах.
Дифракционные решетки 70x70x10мм, одна решетка либо турель с 4 решетками из следующего перечня 1)

- число штрихов на мм

2400 1800 1200 600 400 300

- обратная линейная дисперсия (среднее значение), нм/мм

0,66 1 1,4 2,8 2,6 4,37 3,68 5,56 5,16

- длина волны в блеске, нм

225 270 400 750 1000 800 1700 1500 2000

- спектральный диапазон, нм

190-500 190-600 260-900 480-1680 648-2250 515-1800 1095-3825 965-3375 1290-4500

- механический диапазон для осевого порта, нм

0-650 0-865 0-1300 0-2600 0-2600 0-3900 0-3900 0-5200 0-5200

- интервал одновременной регистрации многоканального детектора (среднее значение), нм 4)

17 25,3 38 78 70 123 96 155 140

- разрешение (среднее значение), нм 4)

<0,02 <0,029 <0,045 <0,09 <0,09 <0,13 <0,12 <0,18 <0,17

- Точность установки длины волны, нм

±0,01 ±0,015 ±0,022 ±0,05 ±0,07 ±0,09

- Воспроизводимость длины волны, нм

±0,005 ±0,0075 ±0,011 ±0,025 ±0,035 ±0,045

- Шаг поворота дифракционной решетки, нм

0,007 0,009 0,013 0,026 0,04 0,05

- Скорость сканирования, нм/с

13 18 27 54 81 108
Входная/выходные щели автоматическая и ручная регулировка

- ширина щели, мм

0 - 2

- высота щели, мм

12

- параллельность, мкм

+/- 1

- точность деления микрометра, мкм

+/- 1

- размер шага, мкм

0,125

- погрешность, мкм

+/- 10
Турель фильтров автоматическое переключение

- макс. количество фильтров

8

- стандартное количество фильтров

5

- размер фильтра, мм

20

- световая апертура, мм

18
Встроенный шаттер программно управляемый, служит для измерения темнового сигнала
Связь с компьютером High-Speed USB интерфейс


1) По Вашему запросу могут быть использованы дифракционные решетки с другим количеством штрихов/углом блеска.

2) Значение обратной линейной дисперсии указано для длины волны в блеске.

3) Диапазон длин волн с дифракционной эффективностью более 40%.

4) Для детектора с размером пикселя 8мкм и длиной светочувствительной зоны 29,1мм.

Монохроматор-спектрограф M522 имеет широкий выбор опций и аксессуаров, позволяющий осуществить эффективный сбор излучения от образца, расположенного на конечном расстоянии и в бесконечности, доставить излучение в монохроматор посредством оптического волокна и без него, осуществить эффективное согласование апертур оптического волокна и монохроматора.


  • Турель фильтров разделения порядков
  • Адаптеры для согласования апертур оптического волокна и монохроматора
  • Адаптеры для ввода излучения в волокно
  • Конденсоры для ввода излучения в монохроматор
  • Щель спектральная входная скрещенная (опционально устанавливается вместо стандартной входной щели)
  • Оптические волокна
  • Адаптеры для многоканальных детекторов
  • Многоканальные детекторы
  • Объективы Кассегрена


Все выходные щели снабжены устройством прецизионной фокусировки щели, а адаптеры детекторов обеспечивают возможность удобной фокусировки детектора. Адаптер детектора длиннофокусного монохроматора-спектрографа M522 позволяет изменять наклон плоскости детектора относительно оптической схемы прибора.


Адаптеры PS-2 и PS-3 обеспечивают сбор излучения с конечного расстояния в широком апертурном угле и эффективный ввод излучения в оптическое волокно. PS-2 характеризуется высоким пропусканием в УФ-области спектра, а PS-3 имеет возможность установки краевого фильтра (Edge-фильтра).


Объективы Кассегрена позволяют собирать излучение от объектов, расположенных на расстоянии от 3,5м до бесконечности.


Обратитесь к специалисту СоларЛС для выбора комплектности прибора, наиболее полно удовлетворяющей потребностям Вашего приборного комплекса.


Многоканальные CCD матрицы производства ANDOR Technology TM – уникальная технология вакуумирования детектора UltravacTM; глубокое ТЕ охлаждение (до -100°С)
Серия iVac Модель DR 324B-FI model, front-illuminated CCD, термоэлектрическое охлаждение UltraVacTM до -60°C, спектральный диапазон 400-1000nm, 1650х200 пикселей, размер пикселя 16мкм х16мкм, размер светочувствительной зоны 26.4мм х 3.2мм, АЦП 16 бит
Серия iDus Модель DV 401A-BV model, back-illuminated CCD, термоэлектрическое охлаждение UltraVacTM до -70°C, спектральный диапазон 200-1000нм, 1024х127пикселей, размер пикселя 26мкм х 26мкм, размер светочувствительной зоны 26.6мм х 3.6мм, АЦП 16 бит
Модель DU 401A-BV, back-illuminated CCD, термоэлектрическое охлаждение UltraVacTM до -100°C, спектральный диапазон 200-1000нм, 1024х127пикселей, размер пикселя 26мкм х 26мкм, размер светочувствительной зоны 26.6мм х 3.6мм, АЦП 16 бит
Серия Newton, EMCCD Модель DU970P-FI (*), front-illuminated EMCCD с электронным усилением, спектральный диапазон 400-1000нм, термоэлектрическое охлаждение UltraVacTM до -100°C, 1600х200 пикселей, размер пикселя 16мкм х16мкм, двойной выходной усилитель, crop mode, варьируемая скорость считывания до 3MГц, АЦП 16 бит
Модель DU970P-BV (*), back-illuminated EMCCD с электронным усилением, термоэлектрическое охлаждение UltraVacTM до -100°C, спектральный диапазон 200-1000нм, 1600х200 пикселей, размер пикселя 16мкм х 16мкм, двойной выходной усилитель, crop mode, варьируемая скорость считывания до 3MГц, АЦП 16 бит
Серия iStar, Gated iCCD Модель DH320T-25U-03 (*), сверхбыстрая CCD камера с затвором и усилителем яркости, спектральный диапазон 200-900нм, CCD 124х256 100% фактор заполнения, трубка 25мм, фотокатод Gen2 Multialkali S20, мулти-мегагерцовая скорость считывания, интегрированный цифровой генератор задержки, 3 ns Crop Mode сенсор, порт продувки фотокатода сухим газом, интерфейс USB


(*) по запросу могут поставляться другие модели детекторов производства ANDOR Technology TM



Двумерные матрицы HAMAMATSU для диапазона 200-1100нм
Модель U2C-16H7306 S7030-1006 датчик, неохлаждаемый, спектральный диапазон 200-1100нм, 1024×64 пикселей, размер пикселя 24×24мкм, размер датчика 24.6×1.4мм, АЦП 16 бит
Модель U2C-16H7307 S7030-1007 датчик, неохлаждаемый, спектральный диапазон 200-1100нм, 1024×128 пикселей, размер пикселя 24×24мкм, размер датчика 24.6×2.9мм, АЦП 16 бит
Модель U2C-16H7316 S7031-1006 датчик, термоэлектрическое охлаждение до –10°C, спектральный диапазон 200-1100нм, 1024×64 пикселей, размер пикселя 24×24мкм, размер датчика 24.6×1.4мм, АЦП 16 бит
Модель U2C-16H7317 S7031-1007 датчик, термоэлектрическое охлаждение до –10°C, спектральный диапазон 200-1100нм, 1024×128 пикселей, размер пикселя 24×24мкм, размер датчика 24.6×2.9мм, АЦП 16 бит
Модель U2C-16H10426 S10420-1106-01 датчик, неохлаждаемый, спектральный диапазон 200-1100нм, 2068х70 пикселей, размер пикселя 14х14мкм, размер датчика 28,672х0,896мм, АЦП 16 бит
Модель U2C-16H11516 S11510-1106 датчик, неохлаждаемый, спектральный диапазон 200-1100нм, 2068х70 пикселей, размер пикселя 14х14мкм, размер датчика 28,672х0,896мм, АЦП 16 бит
Модель U2C-16H11850 S11850 датчик, термоэлектрическое охлаждение до 5°С, спектральный диапазон 200-1200нм, 2068х70 пикселей, размер пикселя 14х14мкм, размер датчика 28,672х0,896мм, АЦП 16 бит
Модель U2C-16H101409 S10140-1109 датчик, неохлаждаемый, спектральный диапазон 200-1100нм, 2068х70 пикселей, размер пикселя 14х14мкм, размер датчика 28,672х0,896мм, АЦП 16 бит
Модель U2C-16H101419 S10141-1109 датчик, термоэлектрическое охлаждение до -10°C, спектральный диапазон 200-1200нм, 2068х512 пикселей, размер пикселя 12х12мкм, размер датчика 24,576х6,072мм, АЦП 16 бит



Линейные неохлаждаемые датчики для диапазона 200-1100нм
Модель UC-12T3 TCD1304 датчик изображения, спектральный диапазон 190-1100нм, неохлаждаемый, 3648 пикселей, ширина пикселя 8мкм, АЦП 14 бит
Модель UC-12T2 TCD1205 датчик изображения, спектральный диапазон 200-1100нм, неохлаждаемый, 2048 пикселей, ширина пикселя 14мкм, АЦП 14 бит
Модель U2C-14H13496 S13496 датчик изображения, спектральный диапазон 200-1000нм, неохлаждаемый, 4096 пикселей, ширина пикселя 7мкм, АЦП 14 бит
Модель U2C-14H11639 S11639-01 датчик изображения, спектральный диапазон 200-1000нм, неохлаждаемый, 2048 пикселей, ширина пикселя 14мкм, АЦП 14 бит

  • Эмиссионная, флуоресцентная и рамановская спектроскопия
  • Измерения спектров поглощения, отражения и пропускания от УФ до ИК
  • Многоканальная спектроскопия
  • Аналитические задачи в диапазоне от УФ до ИК
