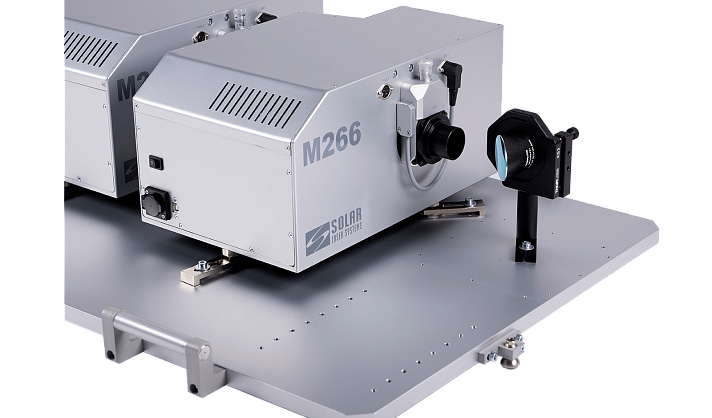

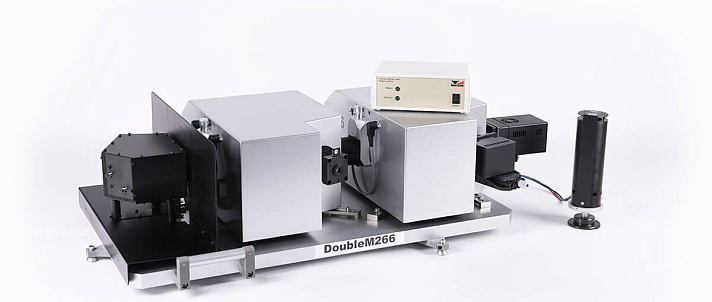

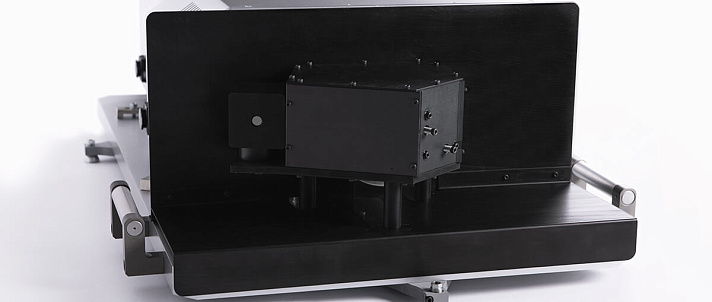

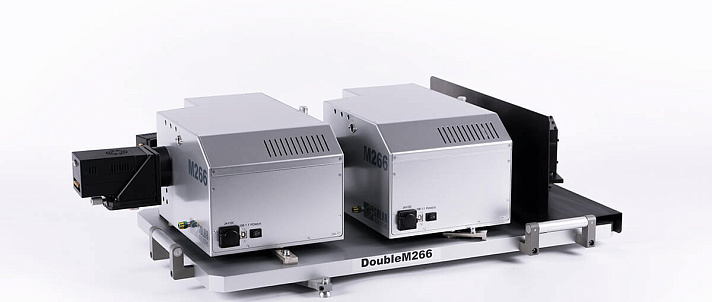

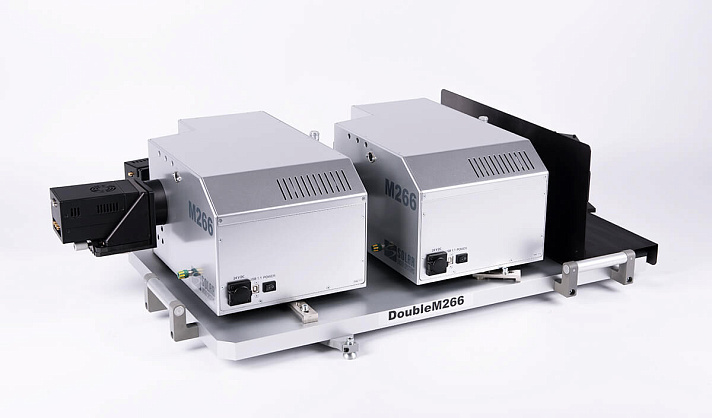

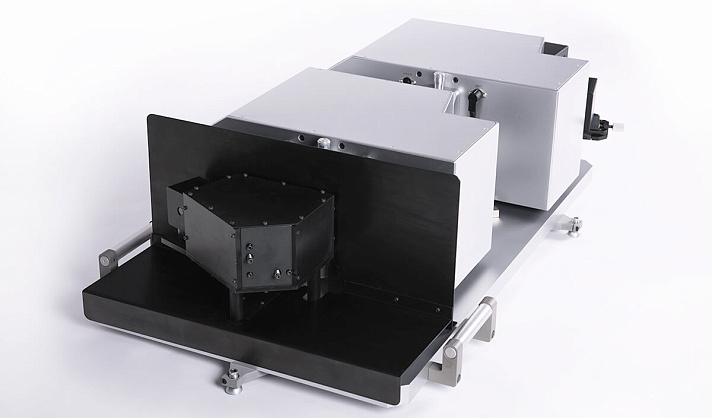

Двойной спектрограф-монохроматор на базе M266 Double M266
Спектрограф-монохроматор M266 также доступен в двойном исполнении Double M266: в данной версии выходная щель первого M266 является и входной щелью второго M266.
/Отправить запрос
/ Описание
/ Спецификации
/ Приложения
За счёт удвоения фокуса в режиме сложения дисперсий достигаются вдвое лучшее спектральное разрешение и значительно более низкий уровень рассеянного света. Эффективная передача излучения от источника в монохроматоры может быть реализована за счёт многих вариантов, таких как сферическая и тороидальная оптика, оптические волокна. По Вашему запросу в приборе могут быть установлены щели с чернёными лезвиями.
Скачать спецификацию
| ПАРАМЕТР | ЗНАЧЕНИЕ | ||||||||
| Оптическая схема | Оптимизированная схема Черни-Тернера с одним оптическим входом и двумя выходами | ||||||||
| Спектральный диапазон |
Стандартный 190 – 3600 нм (см. спецификацию ниже), Расширенный до 40 мкм (по Вашему отдельному запросу) |
||||||||
| Относительное отверстие | 1 : 3,8 | ||||||||
| Общее фокусное расстояние, мм | 568 | ||||||||
| Плоское поле бокового порта первого М266, мм | 30 x 10 | ||||||||
| Плоское поле на выходе второго М266, мм | 6 x 10 | ||||||||
| Imaging | Опция. Организована на обоих выходных портах. | ||||||||
| Дифракционные решетки | 50 x 50 x 10 мм, по одной решетке либо по турели с 4 решетками из следующего перечня | ||||||||
| - число штрихов на мм1) | 2400 | 1800 | 1200 | 600 | 400 | 300 | |||
| - обратная линейная дисперсия (среднее значение), нм/мм2) | 0,79 | 1,06 | 1,59 | 3,19 | 3,16 | 4,8 | 4,7 | 6,37 | 6,32 |
| - длина волны в блеске, нм | 225 | 270 | 400 | 750 | 1000 | 800 | 1700 | 1500 | 2000 |
| - спектральный диапазон, нм3) | 190-450 | 190-540 | 265-800 | 500-1500 | 660-1800 | 530-1600 | 1130-2600 | 1000-3000 | 1330-3600 |
| - интервал одновременной регистрации детектора на выходе второго монохроматора, нм | 3,8 4) | 5,2 4) | 7,6 4) | 15 4) | 8 4) | 23 4) | 12 5) | 16 5) | 16 5) |
| - разрешение на выходе второго монохроматора, нм | <0,05 4) | <0,08 4) | <0,11 4) | <0,22 4) | <0,22 4) | <0,35 4) | <0,35 5) | <0,47 5) | <0,47 5) |
| Входная/выходные щели | См. спецификацию М266 | ||||||||
| Ширина промежуточной щели | 5 | ||||||||
| Турель фильтров | См. спецификацию М266 | ||||||||
| Встроенный шаттер | программно управляемый, служит для измерения темнового сигнала | ||||||||
| Связь с компьютером | High-Speed USB интерфейс | ||||||||
- По Вашему запросу могут быть использованы дифракционные решетки с другим количеством штрихов/углом блеска.
- значение обратной линейной дисперсии указано для длины волны в блеске.
- диапазон длин волн с дифракционной эффективностью более 40%.
- для детектора с размером пикселя 24 мкм и длиной светочувствительной зоны 24,5 мм.
- для детектора с размером пикселя 25 мкм и длиной светочувствительной зоны 12,8 мм.
- Высокоточные измерения энергетических и спектральных характеристик источников и приемников оптического излучения различной природы.
- Возможность создания эталонов.
- Кастомизированные варианты сопряжения источников и монохроматоров (сферическая и тороидальная оптика, оптические волокна).
