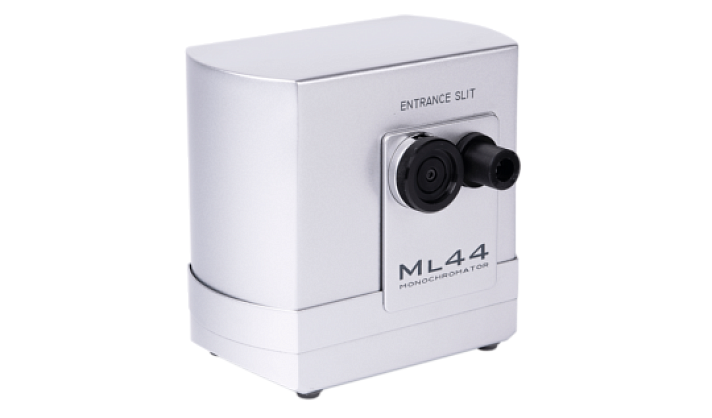

Светосильный короткофокусный монохроматор ML44
ML44 – это компактный светосильный короткофокусный монохроматор, работающий в спектральном диапазоне 190-1200нм. Дополненный источником света, ML44 может быть успешно использован в качестве монохроматического осветителя для возбуждения люминесценции.
  • ЧРЕЗВЫЧАЙНО ВЫСОКАЯ СВЕТОСИЛА
  • ОТСУТСТВИЕ АСТИГМАТИЗМА В ПЛОСКОСТИ ВЫХОДНОЙ ЩЕЛИ
  • УДОБНОЕ И БЫСТРОЕ ИЗМЕНЕНИЕ ШИРИНЫ СПЕКТРАЛЬНЫХ ЩЕЛЕЙ
  • МАЛЫЕ ГАБАРИТЫ, НИЗКАЯ ЦЕНА
  • РАСШИРЕННЫЙ КОМПЛЕКТ ПОСТАВКИ, ВКЛЮЧАЮЩИЙ КОНДЕНСОРЫ И АДАПТЕРЫ ОПТИЧЕСКОГО ВОЛОКНА
/Отправить запрос
/ Описание
/ Спецификации
/ Опции & Аксессуары
/ Приложения

ML44 содержит блок из двух дифракционных решеток, установленных на одной оси вращения. Сканирование спектра и смена дифракционных решеток автоматизированы. Длина волны автоматического переключения решеток устанавливается пользователем из программного обеспечения прибора.


Входная и выходная щели – сменные, размещены на шестипозиционных дисках. Каждый диск содержит шесть предварительно съюстированных изготовителем спектральных щелей. Смена щелей производится пользователем вручную посредством перевода переключателя щелей в одно из шести фиксированных положений. При этом индикаторы на корпусе монохроматора указывают ширину входной и выходной щелей, а программное обеспечение позволяет оценить спектральную ширину линии, выделяемой монохроматором.


Комплект поставки содержит два адаптера оптического волокна с разъемами SMA-905 и два двухлинзовых кварцевых конденсора. Конденсоры и адаптеры могут быть установлены на входную и/или выходную щели. Конденсор служит для удобства фокусировки излучения от близко расположенных объектов на входную щель монохроматора, а также для фокусировки излучения, выходящего из монохроматора, на объект. Адаптеры волокна позволяют организовать волоконный ввод/вывод излучения. По Вашему желанию могут поставляться оптические волокна.


Управление сканированием осуществляется от компьютера через последовательный порт RS 232. Комплект поставки содержит переходник USB — RS232, позволяющий управлять прибором через USB интерфейс.


Программные модули DLL и/или VI поставляются по Вашему требованию и позволяют организовать управление монохроматором из Вашей программы или из LabVIEW.

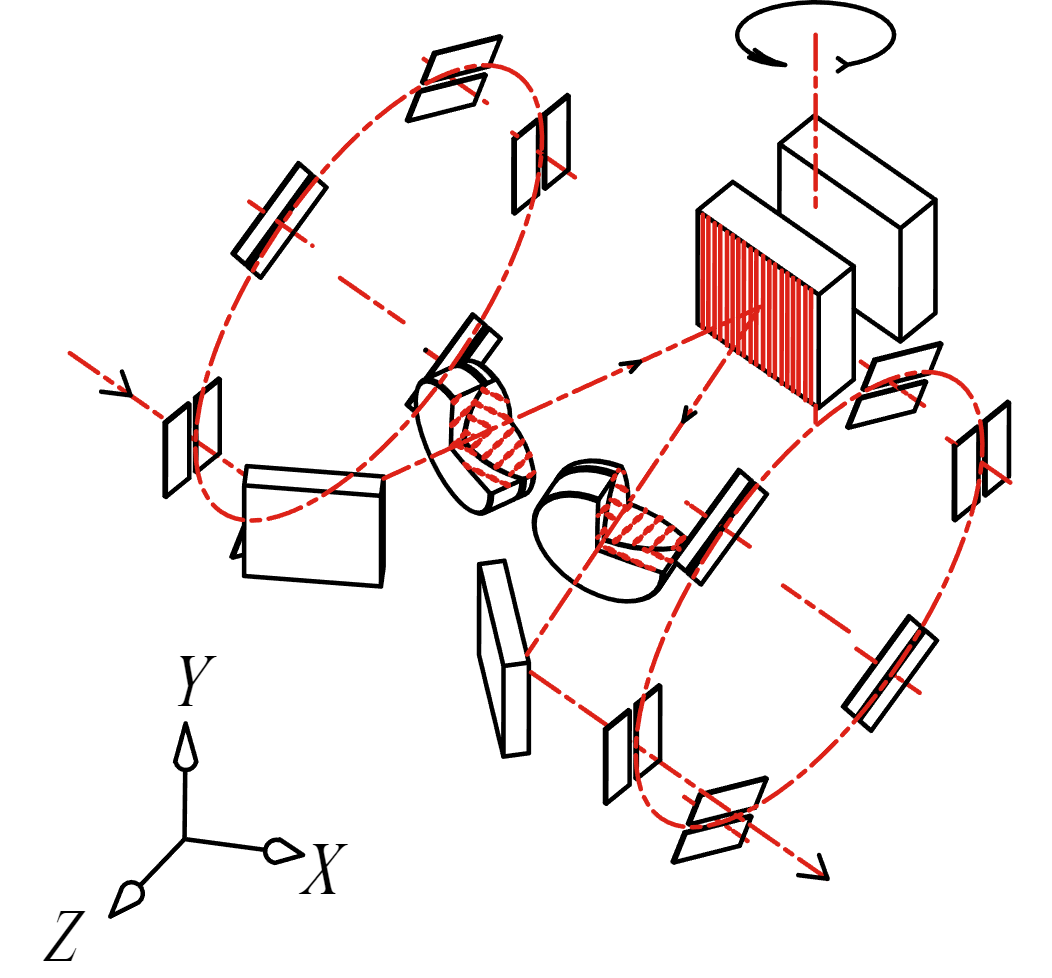

Особенности оптической системы


Отличительной особенностью монохроматора ML44 является использование высококачественных объективов-ахроматов вместо зеркальной оптики. Эта особенность обеспечивает ряд существенных отличий ML44 от других приборов своего класса:


  • ML44 является исключительно компактным монохроматором
  • в сравнении с зеркальной оптикой, линзовые объективы обеспечивают меньший рассеянный свет
  • для малых фокусных расстояний линзовые объективы являются более светосильными
  • объективы представляют собой центрированные системы, позволяющие расчет и исправление аберраций



В результате реализации указанных преимуществ ML44 характеризуется исключительно высоким относительным отверстием (F# 1:2.9) и не имеет астигматизма в плоскости выходной щели.
Slide 1
Slide 1

Скачать спецификацию


Параметр

Значение

Общий спектральный диапазон работы,нм190-1200
Фокусное расстояние коллиматорного и камерного объективов, мм44,2
Относительное отверстие1 : 2,9
Дифракционные решетки
Размер, мм25 * 20 * 6
Количество штрихов на мм1200600
Длина волны в блеске, нм270700
Обратная линейная дисперсия (среднее. значение), нм/мм18,734,7
Спектральный диапазон работы, нм190-600450-1200
Длина волны автоматической смены решеток, нм600 (регулируется из программного обеспечения)
Шаг перестройки по углу, град0,01875
Шаг перестройки по спектру, нм0,1250,25
Точность установки длины волны, нм±1,0±1,5
Повторяемость длины волны, нм±0,25±0,5
Скорость сканирования, нм/сек200400
Время необходимое для перестройки длины волны, сек минимальное максимальное0,001 38,4
Входная и выходная щель (сменные)
ширина щели, мм0,02; 0,05; 0,1; 0,25; 0,5; 1,0
высота щели, мм3,0
Спектральный интервал (среднее. значение), выделяемый ML44 при ширине входной и выходной щелей
ширина щелей 20мкм0,35нм0,7нм
ширина щелей 50мкм0,9нм1,8нм
ширина щелей 100мкм1,8нм3,5нм
ширина щелей 250мкм4,5нм8,9нм
ширина щелей 500мкм9,0нм17,7нм
ширина щелей 1000мкм18,0нм35,5нм
ИнтерфейсRS 232, USB
Требования к компьютеруОперационная система Windows 2000, XP, 7

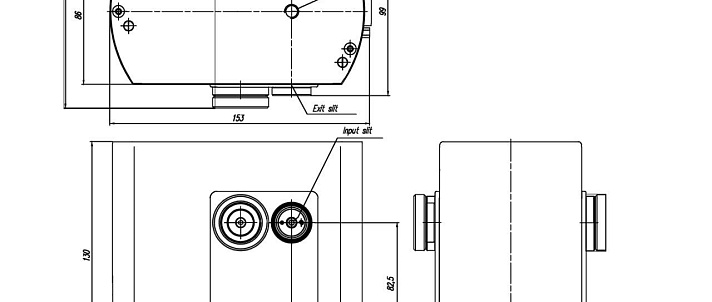

Габариты, мм монохроматора драйвера
- монохроматора154 * 114 * 147
- драйвера90 * 155 * 40
Вес, кг
- монохроматора2,1
- драйвера0,6



Монохроматор ML44 имеет широкий выбор опций и аксессуаров, позволяющий осуществить эффективный сбор излучения от образца, расположенного на конечном расстоянии и в бесконечности, доставить излучение в монохроматор посредством оптического волокна и без него, осуществить эффективное согласование апертур оптического волокна и монохроматора.


Адаптеры PS-2 и PS-3 обеспечивают сбор излучения с конечного расстояния в широком апертурном угле и эффективный ввод излучения в оптическое волокно. PS-2 характеризуется высоким пропусканием в УФ-области спектра, а PS-3 имеет возможность установки краевого фильтра (Edge-фильтра). Объективы Кассегрена позволяют собирать излучение от объектов, расположенных на расстоянии от 3,5м до бесконечности.


  • Адаптер для согласования апертур оптического волокна и монохроматора
  • Адаптеры для ввода излучения в волокно
  • Конденсоры для ввода излучения в монохроматор
  • Оптические волокна
  • Объективы Кассегрена


Обратитесь с специалисту СоларЛС для выбора комплектности прибора, наиболее полно удовлетворяющей потребностям Вашего приборного комплекса.

  • В качестве устройства высокоэффективной спектральной селекции при исследовании источников и приемников излучения
  • В качестве перестраиваемого узкополосного фильтра для широкополосных источников возбуждения люминесценции
  • В качестве предисперсера для разделения порядков в спектральных приборах с дифракционной решеткой Эшелле
  • Как составная часть другой исследовательской и аналитической аппаратуры, работающей в УФ, видимом и ближнем ИК диапазонах спектра
  • Для демонстрации учебного процесса
