Мощные источники света XWS-M150 и XWS-M266, перестраиваемые в диапазоне 190..2500 нм
XWS – это компактные, удобные в использовании, мощные и эффективные перестраиваемые источники света нового поколения, перестраиваемые в спектральном диапазоне от 190нм до 2500нм с плавной регулировкой ширины полосы пропускания.
  • Оптическая мощность — единицы mW в спектральной полосе шириной 6 нм;
  • Спектральная плотность мощности до 60 μW/(nm*mm2);
  • Спектральное разрешение до 0,5 нм;
  • Плазменный источник белого света с лазерной накачкой XWS-65;
  • Срок службы источника не менее 10 тыс.часов;
  • Автоматизированный монохроматор с компенсацией астигматизма М150 или M266;
  • Оптика для коллимирования, фокусировки, ввода излучения в волокно и др.
/Отправить запрос
/ Описание
/ Спецификации
/ Приложения
XWS-M150 и XWS-M266 выполнены на базе новых ультраярких плазменных источников с лазерной накачкой XWS-65 производства «Троицкий инженерный центр» и уже зарекомендовавших себя на рынке широкоапертурных автоматизированных монохроматоров М150 и М266 производства «СоларЛС».

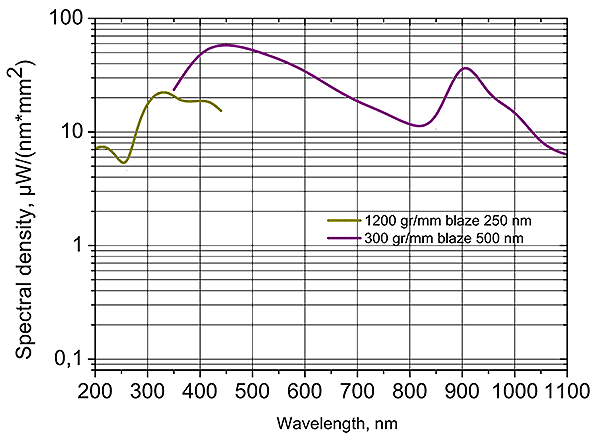

Спектральная плотность мощности перестраиваемого источника света XWS-M150 в диапазоне 200-1100нм.
(Монохроматор М150 с дифракционными решетками 1200штр/мм с блеском 250нм и 300штр/мм с блеском на 500нм.)


Такие уникальные особенности, как высокая плотность мощности в широком спектральном диапазоне, включая УФ диапазон от 190нм, а также долговременная стабильность и длительный срок службы, делают XWS незаменимым и не имеющим альтернативы инструментом для метрологических применений.


Современные плазменные источники света с лазерной накачкой XWS-65 имеют неоспоримые преимущества перед традиционными разрядными лампами: в несколько раз больше спектральная яркость и пространственно-временная стабильность, на порядок больше срок службы лампы.


Выбор монохроматора (компактный M150  или высокоразрешающий M266) позволяет оптимизировать оптическую мощность, спектральное разрешение, а также степень автоматизации и ценовой диапазон.

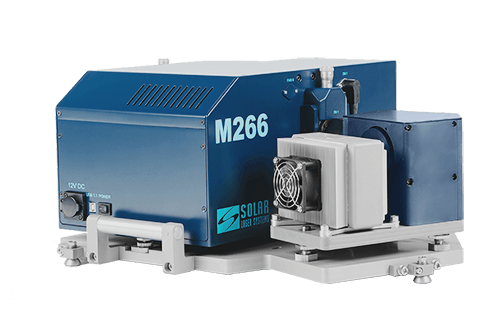

Оба монохроматора выполнены в модификации Imaging и обеспечивают коррекцию астигматизма. Монохроматор М266 полностью автоматизирован, содержит до 4-х дифракционных решеток и имеет фокусное расстояние вдвое выше, чем М150. Поэтому М266 позволяет получить вдвое лучше спектральное разрешение, или, для выбранного спектрального диапазона, открыть щели в 2 раза шире и таким образом в 4 раза увеличить выходную оптическую мощность в сравнении с М150.

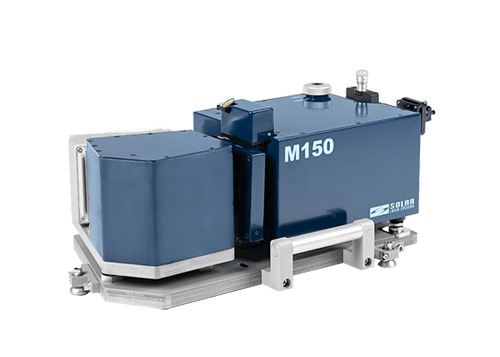

Монохроматор М150 – компактный и широкоапертурный, может поставляться с 1-й, 2-мя или 3-мя дифракционными решетками. Для обоих монохроматоров возможна поставка либо автоматизированных входной и выходной щелей, либо набора щелей фиксированной ширины с ручной сменой.

Спектральные характеристики перестраиваемых источников света XWS-Т150 и XWS-Т266 зависят от выбранных дифракционных решеток (см. Спецификацию).

Slide 1
Slide 1
Slide 1
Slide 1
Slide 1
Slide 1
Перестраиваемый источник света XWS-Т150 XWS-Т266
Диапазон длин волн источника 190-2500 нм
Модель монохроматора M150 M266
Фокусное расстояние монохроматора 142 мм 284 мм
Относительное отверстие монохроматора F/# 1:3,6 1:3,8
Источник света XWS-65
Размер пятна на входной щели монохроматора 500 мкм 500 мкм
Оптический выход — прямой вывод излучения через выходную щель,
— волоконный вывод (опция)
— коллимированный вывод излучения с помощью двухлинзового объектива-ахромата(опция)
Максимальная выходная мощность до 3 мВт в спектральной полосе шириной 6 нм
(зависит от типа монохроматора и дифракционной решетки)
Спектральная плотность мощности, до 60 µW/nm*mm2
Полоса пропускания (полуширина) 1 нм…180 нм 1) 0,5 нм…90 нм 1)
Воспроизводимость установки длины волны 0,02нм – 0,1нм
(зависит от выбранной дифракционной решетки)
Скорость сканирования длины волны 16 нмс – 300 нмс
(зависит от типа монохроматора и дифракционной решетки)
Колесо фильтров разделения порядков — автоматизированное 8-позиционное, стандартно содержит пять поглощающих фильтров на спектральный диапазон 190 нм – 1620 нм

— кремниевый фильтр на спектральный диапазон 1000 нм – 2000 нм (опция; пропускание фильтра до 2500 нм)

Интерфейс управления длиной волны USB
Размеры XWS-M150: 458 x 292 x 220 мм

XWS-M266: 530 x 490 x 250 мм


1) зависит от типа монохроматора, выбранной дифракционной решетки и ширины открытия спектральных щелей
  • Спектрометрия и флуорометрия
  • Метрология
  • Фотохимия и фотобиология
  • Перестраиваемые осветители
  • Фотовольтаика
  • Микроскопия и др.
