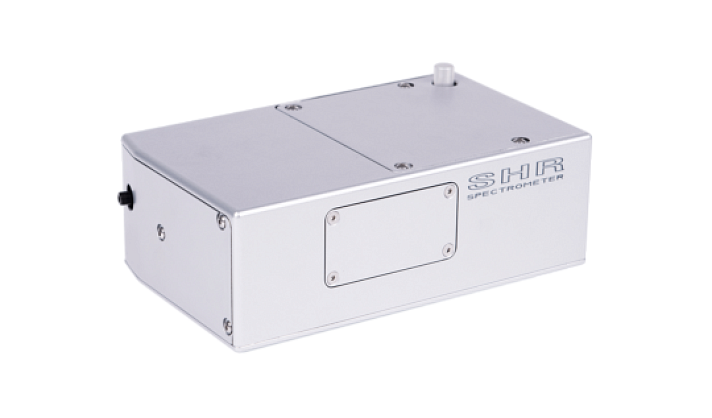

Оптическая схема SHR основана на дифракционной решетке Эшелле, работающей в высоких порядках спектра, и линейном датчике изображения, используемом в качестве детектора.

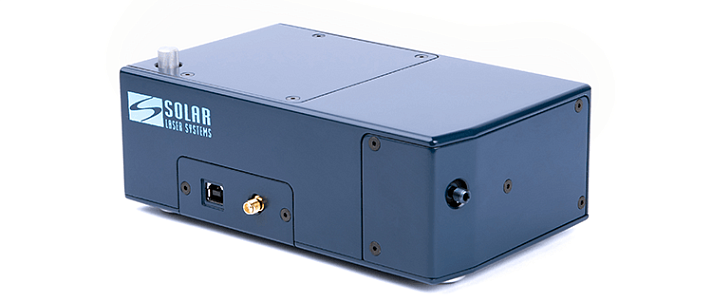

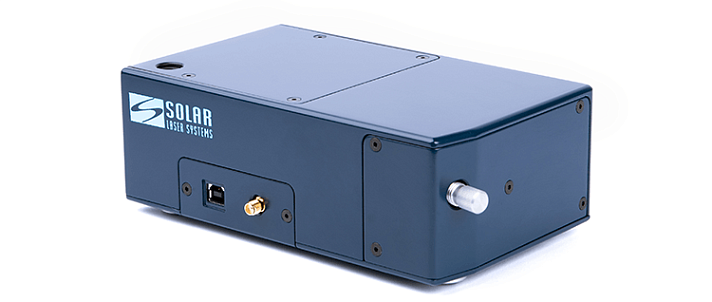

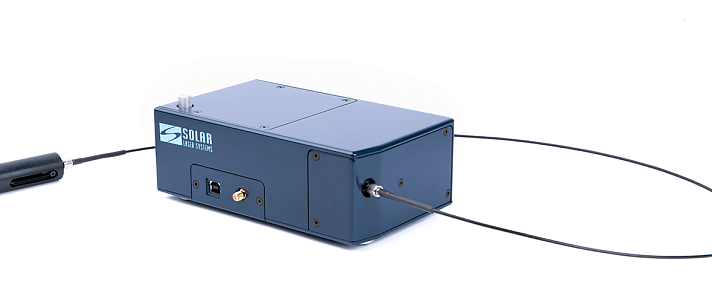

Прибор не содержит подвижных элементов; питание и управление осуществляется от компьютера через Full-Speed USB интерфейс.

В случае работы с импульсным излучением SHR может быть синхронизирован от Вашего лазера с помощью стандартного синхровыхода TTL-уровня.

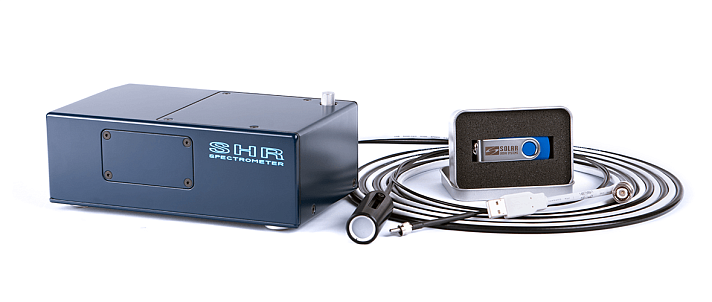

Доставка анализируемого излучения к входной щели прибора может осуществляться посредством многомодового оптического волокна, волокна с диффузным аттенюатором-ослабителем (входят в комплект поставки), либо напрямую, без использования волокон.

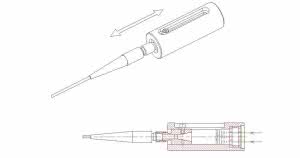

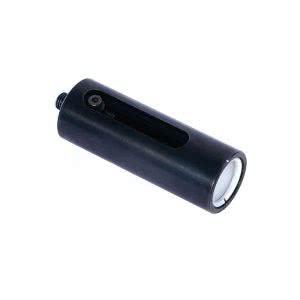

Диффузный аттенюатор FA-3. Содержит два диффузных кварцевых стекла и разъем SMA-905. Аксиальная юстировка положения торца волокна относительно рассеивающих элементов

SHR позволит Вам быстро и без усилий измерять абсолютное значение длины волны как непрерывных, так и импульсных лазерных источников с великолепной точностью ± 3пм в пределах широчайшего спектрального диапазона 190-1200нм, а также определить полуширину спектральной линии с разрешением 30 000 (λ/Δλ, FWHM), что составляет от 6пм для УФ области спектра до 40пм для ИК области. SHR также обеспечит непрерывный мониторинг значений длины волны, полуширины, а также формы спектральной линии в процессе перестройки длины волны анализируемого излучения.

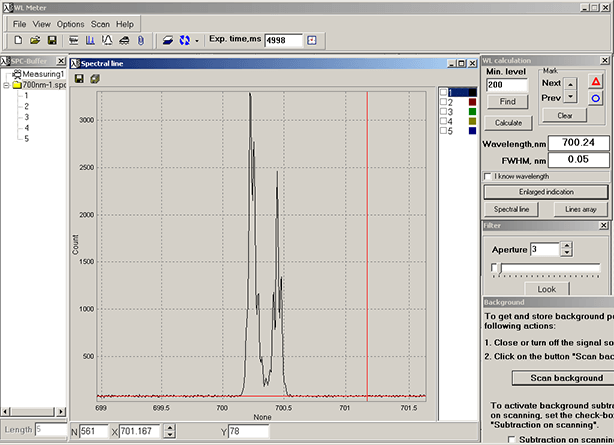

Программное обеспечение WLMeter позволяет проверить текущую точность измерений и при необходимости откорректировать ее с помощью лазера (к примеру, любого доступного He-Ne лазера с длиной волны 632,816нм) или любой спектральной линии с известной и постоянной длиной волны.

WL Meter также имеет уникальную функцию “Lines Array”, отслеживающую изменение центральной длины волны во времени при исследовании быстропротекающих процессов с записью массива результатов в файл для последующей обработки.

По разрешению и точности определения длины волны SHR является альтернативой монохроматору-спектрографу с фокусным расстоянием не менее 1000мм, снабженному соответствующим CCD-детектором. Но, в отличие от монохроматора, SHR не содержит движущихся элементов, является монолитным, стабильным и точным, обладает абсолютной надежностью и является более доступным по цене.

SHR напрямую не предназначен для анализа эмиссионных, рамановских и других населенных спектров (см. СПЕЦИФИКАЦИЮ, п. «Требования к ширине линии анализируемого излучения»), но с успехом может быть применен для анализа узких спектральных интервалов в пределах ширины спектрального порядка Эшелле – от 0,5нм для УФ области спектра (190 нм) до 18нм в ИК-области (1200нм), предварительно выделенных с помощью фильтра или любого монохроматора. Для этих целей может быть использован Светосильный короткофокусный монохроматор ML44.

СПЕКТРЫ

СПЕКТРЫ, ЗАРЕГИСТРИРОВАННЫЕ С ПОМОЩЬЮ SHR

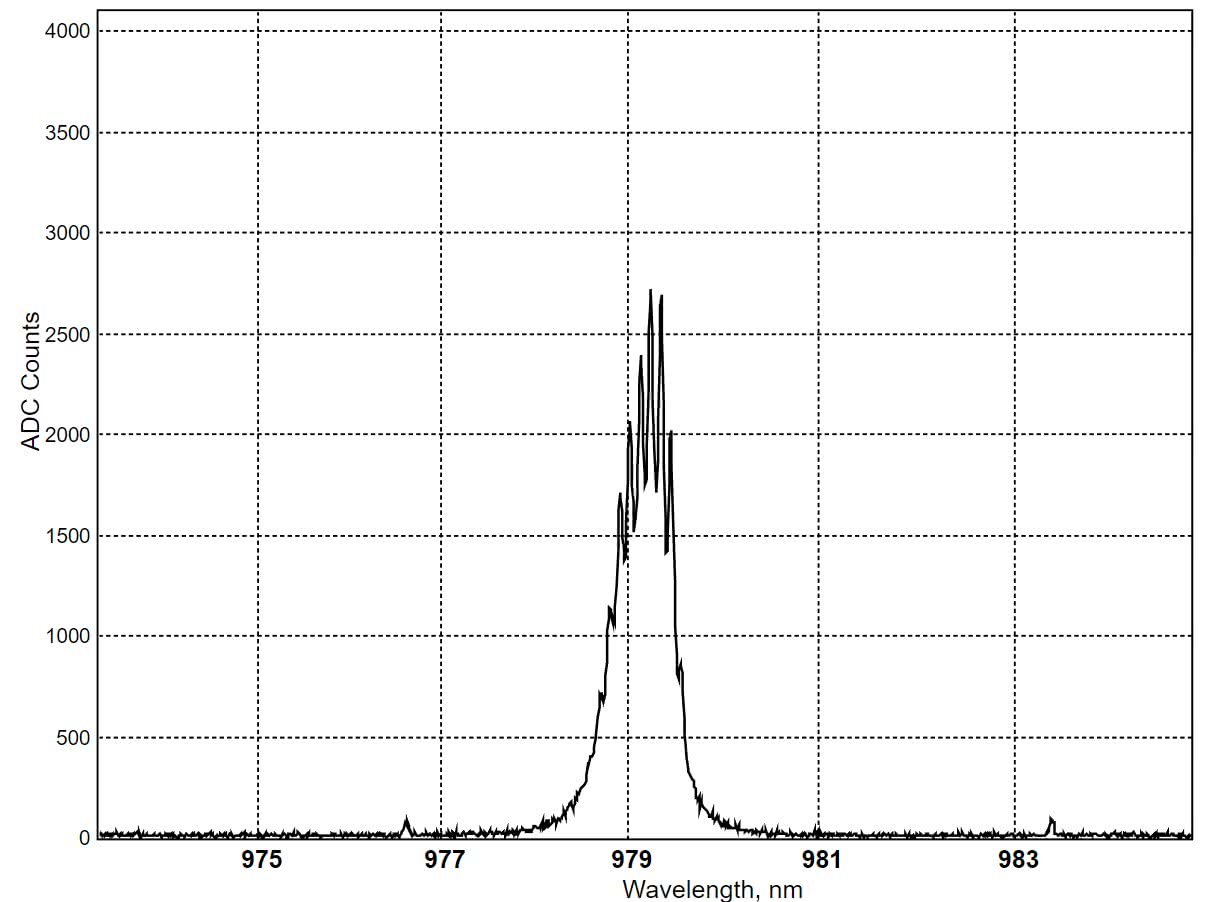

Рис. 1. Сигнальная длина волны параметрического генератора света λs=979.169нм, FWHM=0.605нм. Длина волны и полуширина каждого пичка может быть измерена независимо.

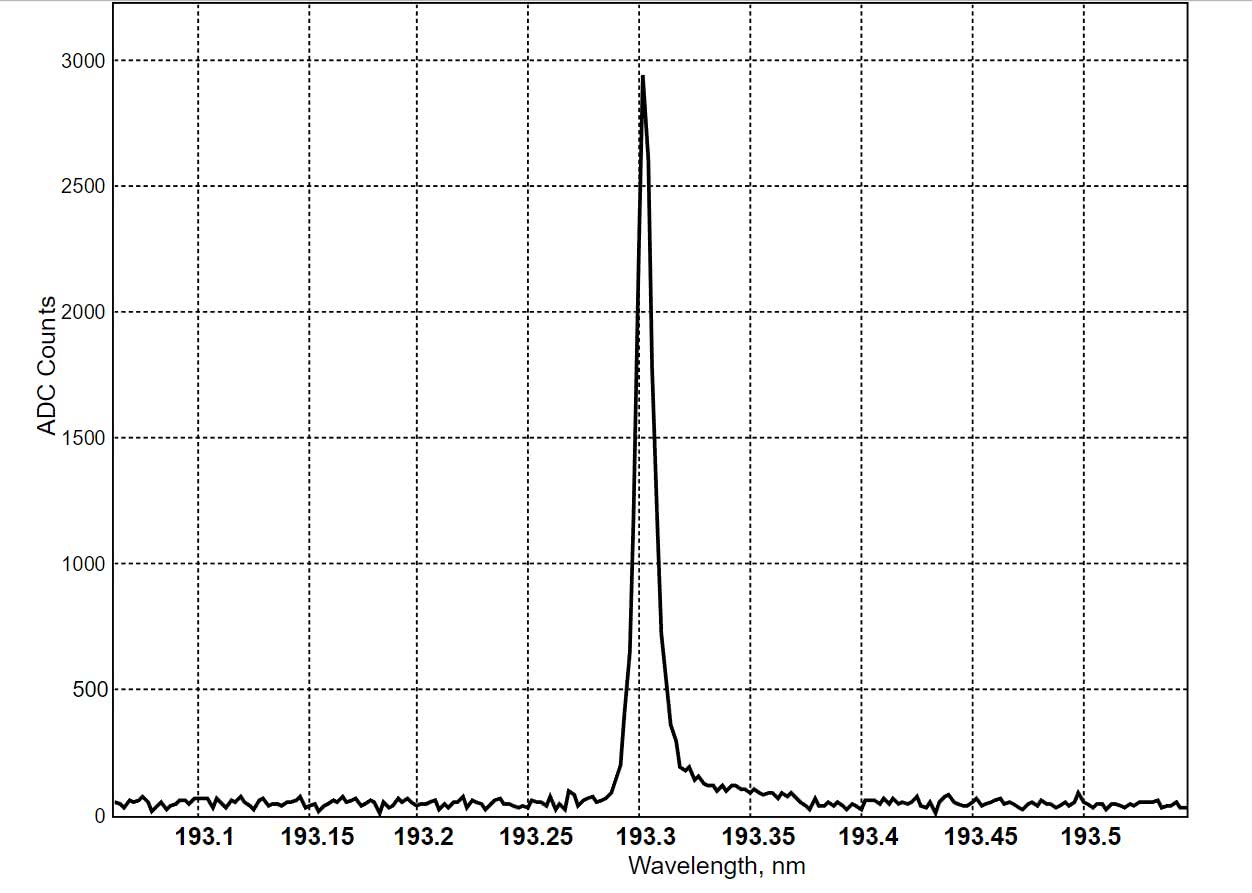

Рис. 2. ArF лазер 193.3нм может быть измерен как с помощью многомодового волокна, так и без него.

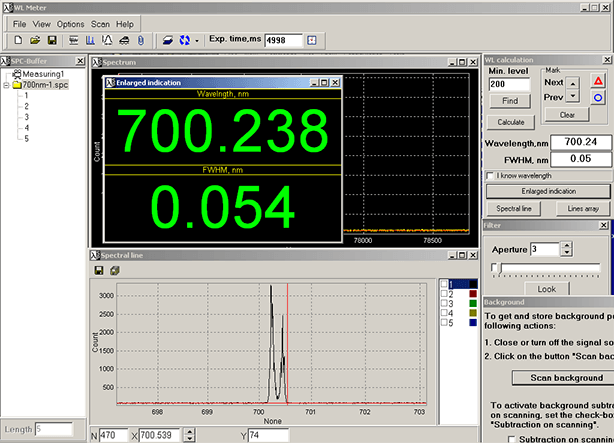

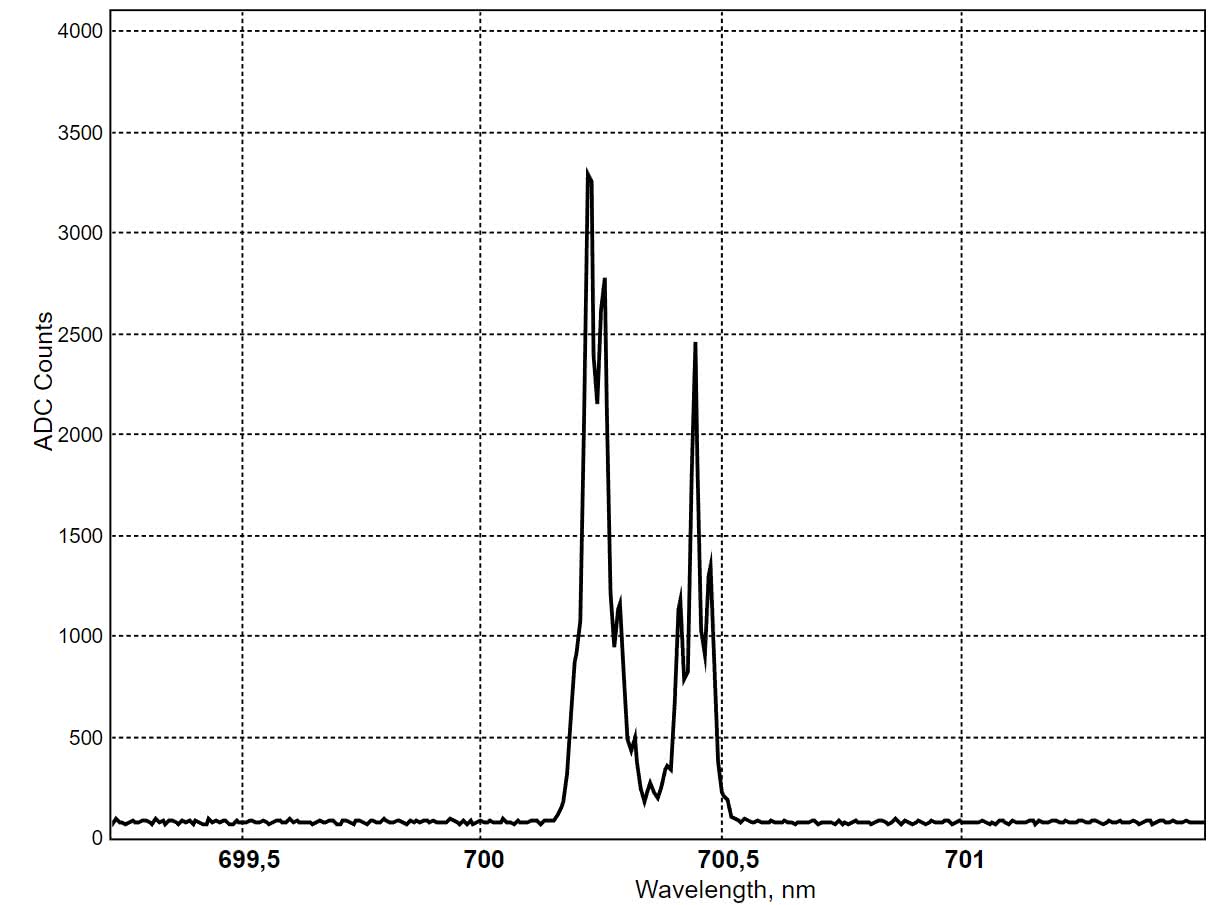

Рис.3 Перестраиваемый Ti:Sapphire лазер 700 нм. Длина волны и полуширина каждого пичка может быть измерена независимо.

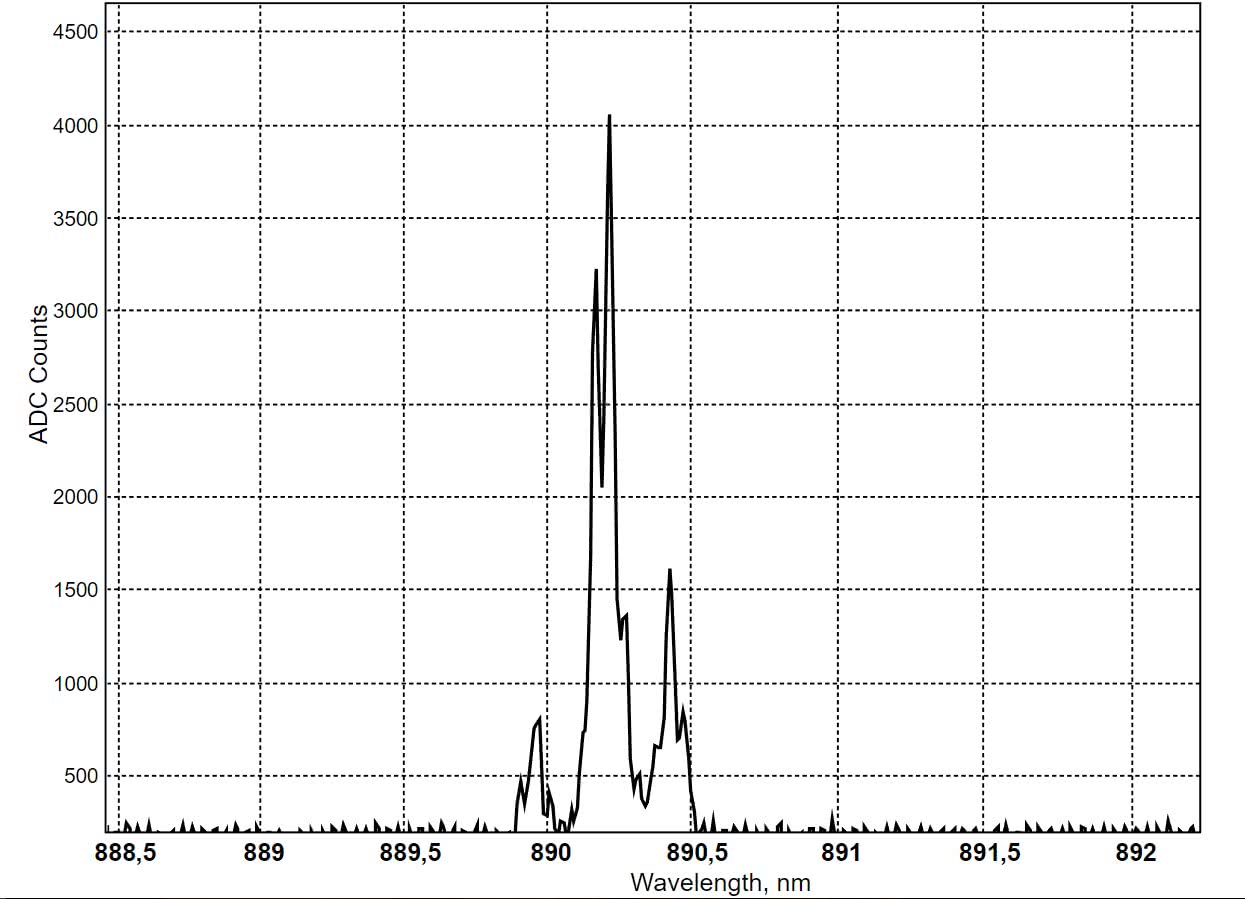

Рис. 4 Перестраиваемый Ti:Sapphire лазер 890 нм. Длина волны и полуширина каждого пичка может быть измерена независимо.

Вы можете полностью доверять результатам измерения полуширины и формы линии, т.к. в случае, если полуширина анализируемой линии меньше собственной аппаратной функции прибора, SHR предупредит Вас об этом.

На рис.5 и 6 приведен пример измерения длины волны лазера Nd:YAG для двух режимов: свободной генерации и модулированной добротности.

В режиме свободной генерации ширина линии 1064нм меньше 40пм, т.е. меньше аппаратной функции SHR для этого диапазона, и SHR сообщает Вам об этом (см. Рис.5). В режиме модулированной добротности линия уширяется, и ее полуширина может быть с высокой точностью измерена с помощью SHR (см. Рис.6).

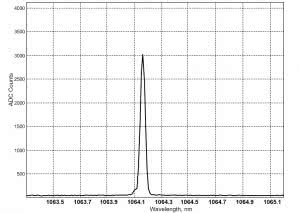

Рис. 5. Nd:YAG лазер, режим свободной генерации, λ = 1064.159 nm, FWHM<0.04nm.

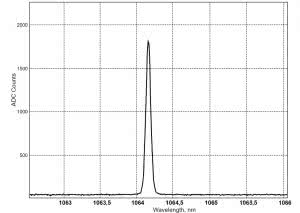

Рис. 6. Nd:YAG лазер, режим модуляции добротности, λ = 1064.161нм, FWHM=0.077нм.
