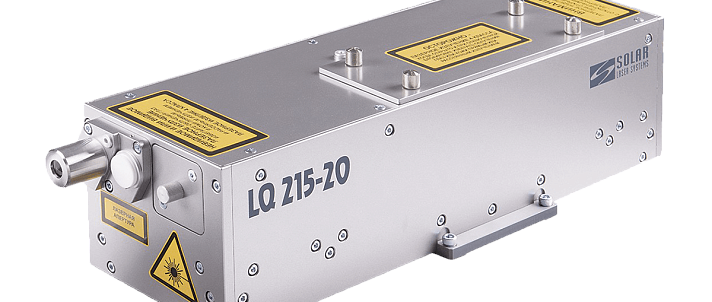

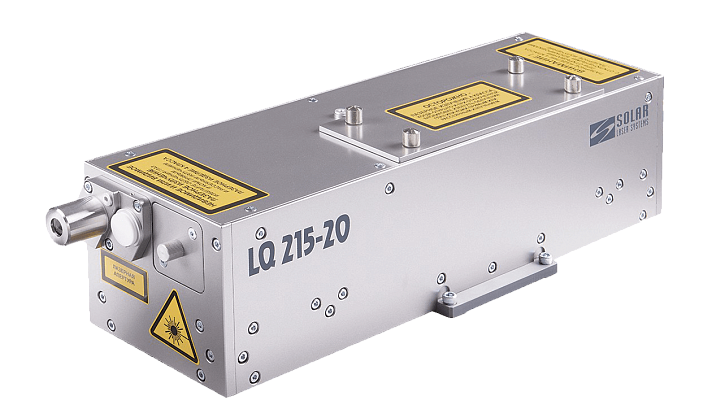

Компактный Nd:YAG лазер с отличным качеством излучения LQ215
LQ215 сочетает в себе отличное качество излучения и повышенную надежность в простом и компактном дизайне. Эти особенности лазера очень быстро оценили пользователи – уже более двухсот лазеров данной модели ежедневно работают в промышленности и научном секторе.
  • Энергия лазерного импульса 180 мДж
  • Частота следования импульсов до 20 Гц
  • П-образный профиль лазерного луча
  • Встроенные генераторы гармоник
  • Компактный и жесткий дизайн
Отправить запрос
/ Описание
/ Спецификации
/ Опции & Аксессуары
/ Приложения

Вы сможете сосредоточиться на своей работе и позабыть о неприятных простоях и ожиданиях сервиса, благодаря индустриальному дизайну LQ215. Этот лазер, специально разработанный для жестких условий промышленной эксплуатации, отлично приспособлен для продолжительной безотказной работы.


Вы будете уверены в точности ваших экспериментов благодаря отличному качеству лазерного луча и долговременной стабильности выходных параметров, обеспечиваемой оригинальным оптическим дизайном резонатора и прецизионной термостабилизацией всех критичных компонент лазера.


Ваше ежедневное удобство в работе с этим лазером обеспечат такие «мелочи», как встроенные генераторы гармоник, управление параметрами лазера от ПК, простая процедура замены лампы накачки, автономное охлаждение «вода-воздух», питание от обычной бытовой сети, компактный дизайн и многое другое.


Вы минимизируете ваши затраты на регламентные работы, т.к. время жизни лампы накачки в LQ215 составляет более 60 млн. импульсов. Это значительно увеличивает межсервисные интервалы и уменьшает ваши расходы на владение этим отличным прибором.

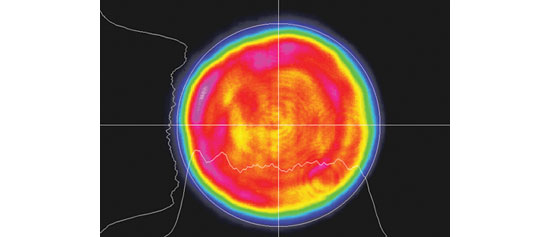

Поперечный профиль излучения LQ215 на длине волны 1064 нм. Ближняя зона



Slide 1
Slide 1
Slide 1
Slide 1
Slide 1
Slide 1

Скачать спецификацию


Модель LQ215 (1064 нм) LQ215 (532 нм) LQ215 (355 нм) LQ215 (266 нм) LQ215 (213 нм)
Частота повторения импульсов, Гц 10 20 10 20 10 20 10 20 10 20
Выходная энергия, мДж, не менее 1064 нм 180 180 180 180 180
532 нм - 100 80 100 80
З55 нм (HPV)1) - 60 60 - 60 60
355 нм 50 45 - 50 45
266 нм - 35 -
213 нм (HPV)1), 2) - 8 6
213 нм2) 6 5



Модель Для всех моделей
Стабильность энергии от импульса к импульсу, ±%3) < 2,5
Длительность импульса, нс3) 6…10
Диаметр луча, мм3) ≤ 5
Расходимость излучения, мрад3) ≤ 1,5
Джиттер, нс4) ≤ 1,5
Потребляемая мощность, Вт ≤ 500
Тип системы охлаждения Вода-воздух
Габаритные размеры (ДхШхВ), мм Излучатель 455 x 165 x 140
Блок питания 620 x 330 x 670


* СОЛАР ЛС оставляет право изменять спецификацию без предварительного уведомления.

1) Для версии лазера с более высокой мощностью на 355 нм.
2) C внешним генератором пятой гармоники LG105.
3) На длине волны 1064 нм.
4) По отношению к импульсу запуска БУЗ.

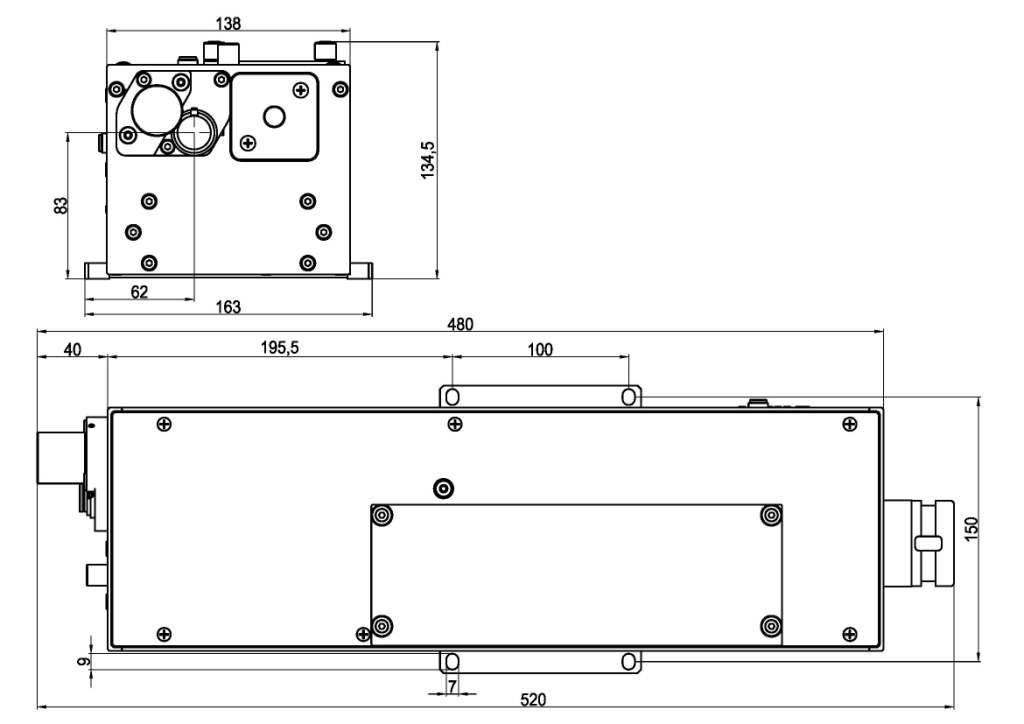

Габаритные размеры излучателя LQ215 лазера

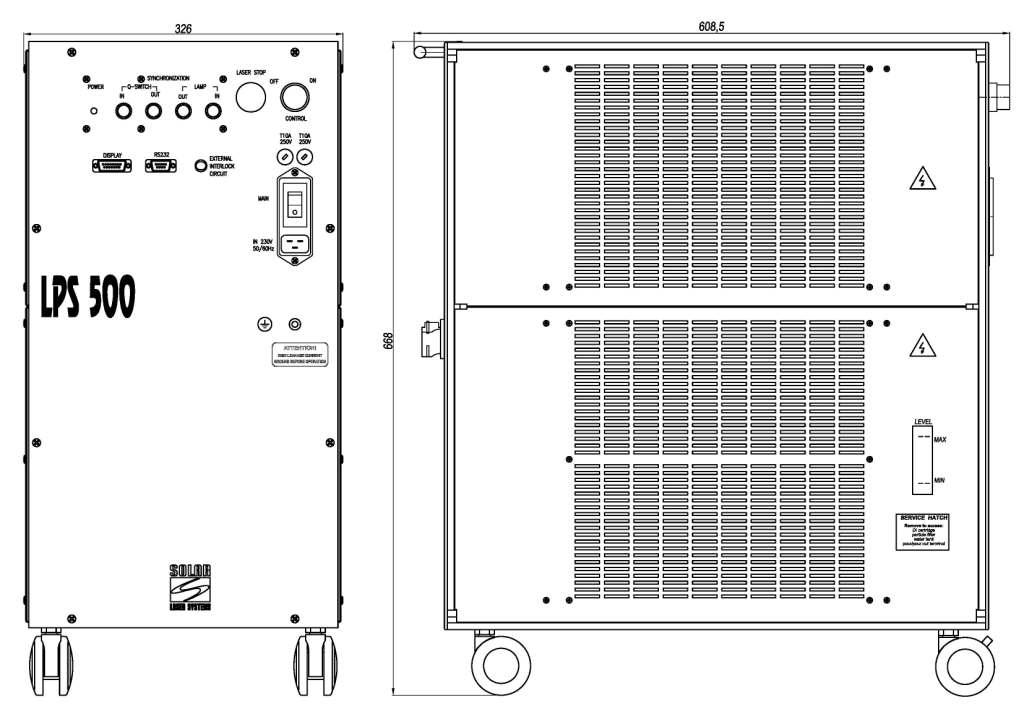

Габаритные размеры блока питания LQ215 лазера

ГЕНЕРАТОРЫ ГАРМОНИК


В стандартной конфигурации LQ215 лазер имеет встроенные генераторы 2-й, 3-й и 4-й гармоник. Однако по вашему запросу эти генераторы могут быть поставлены в виде отдельных внешних модулей. Генератор пятой гармоники доступен только в виде внешнего модуля.

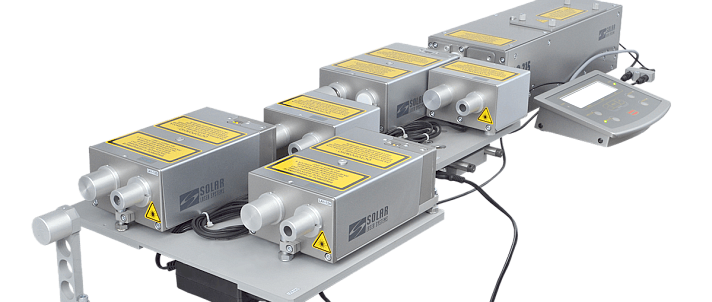

Nd:YAG лазерная система с внешними генераторами гармоник


ПГС


LQ215 лазер может быть дополнен по вашему желанию параметрическими генератором света LP600 серии. В такой комбинации у Вас будет источник мощного непрерывно перестраиваемого лазерного излучения в широком спектральном диапазоне длин волн (от УФ до ИК).

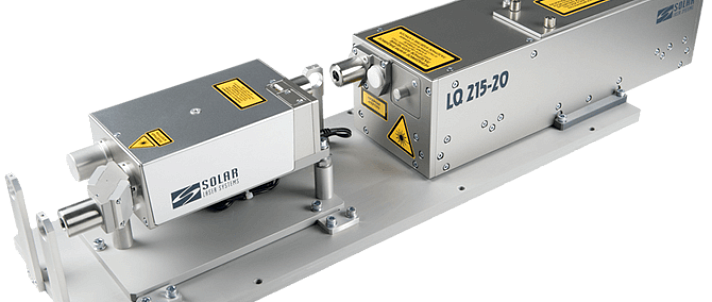

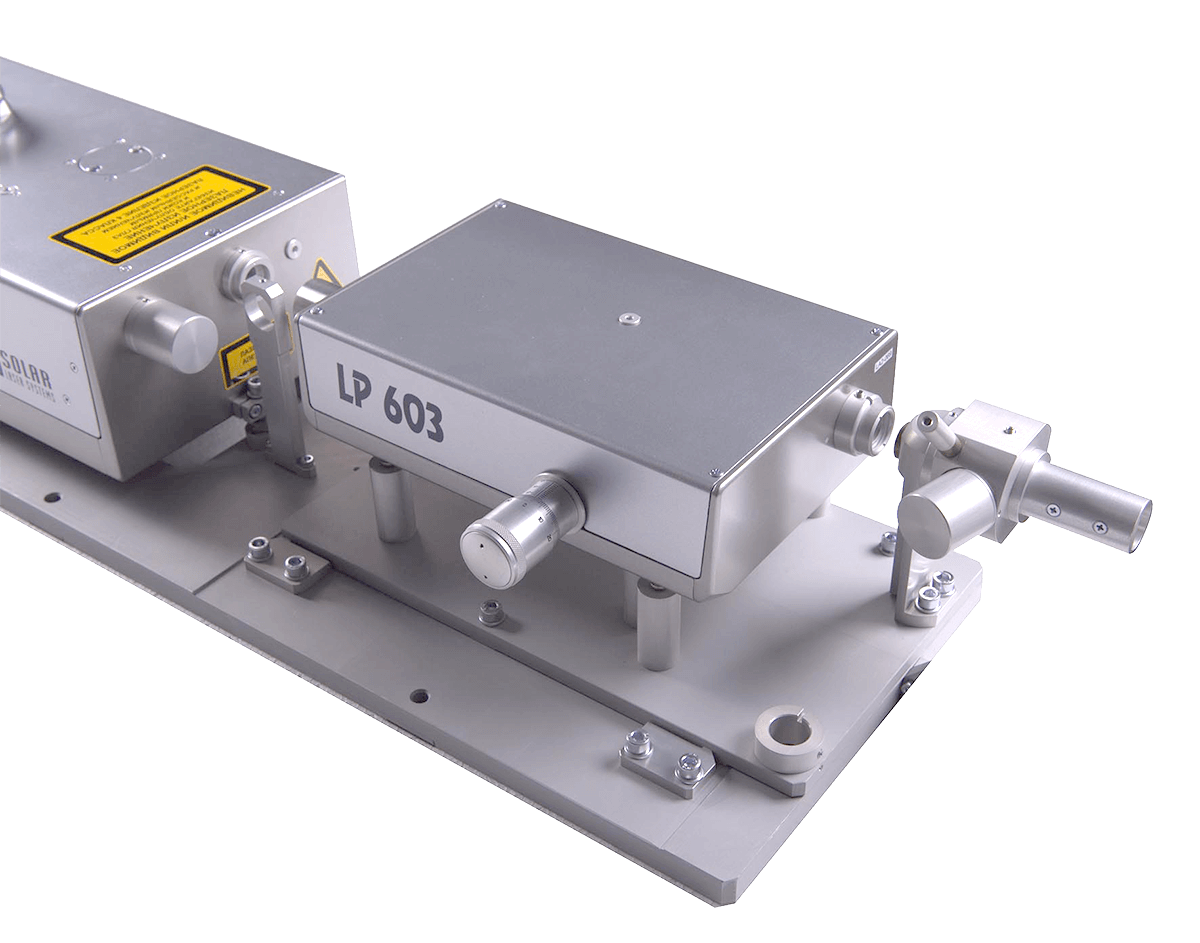

Nd:YAG лазер  с параметрическим генератором света


ОСЛАБИТЕЛЬ ИЗЛУЧЕНИЯ


Лазер может быть доукомплектован автоматизированным ослабителем мощности лазерного излучения. По вашему выбору это может быть устройство, оптимизированное для работы на одной длине волны, или ахроматический ослабитель, рассчитанный для одновременного ослабления всех гармоник лазера от 266 нм до 1064 нм.



Ослабитель мощного лазерного излучения


ЗЕРКАЛЬНАЯ «РУКА»-МАНИПУЛЯТОР


Для ряда применений требуется возможность оперативной и гибкой доставки лазерного излучения к объекту исследований или к месту проведения измерений. Оптическое волокно для этих целей можно использовать только для передачи излучения с небольшой энергией в импульсе (5-20 мДж). Для доставки мощного лазерного излучения мы предлагаем доукомплектовать лазер зеркальным манипулятором. Для минимизации потерь энергии лазерного импульса в манипуляторе устанавливаются специальные диэлектрические зеркала с высоким коэффициентом отражения одновременно для длин волн 1064 нм и 532 нм.


  • Накачка Ti-Sapphire лазеров и ПГС
  • Накачка лазеров на красителях
  • Спектроскопия
  • Зондирование атмосферы
  • LIF
  • LIBS
  • Учебные стенды по физике лазеров и лазерной оптике
  • PIV
  • Дальнометрия
  • Абляция
  • Маркировка
  • Производство TFT-LCD дисплеев
